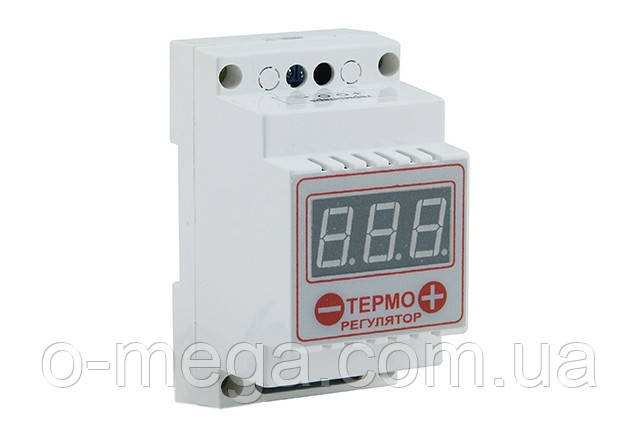

Терморегулятор цифровий термопарний ЦТР-2т 10A

Терморегулятор цифровий ЦТР-2т,
двох пороговий, термопарний, тип термопари:
ТХА (K), на DIN рейку, струм 10A.
Без термопари в комплекті.

Загальні вказівки:
Цифровий термопарний терморегулятор ЦТР-2т призначений для підтримки необхідної температури в муфельних печах, сухожарових шафах, апаратах для різання та склеювання целофану тощо.

Терморегулятор ― контактний (в терморегуляторі застосований релейний силовий елемент). Терморегулятор двопороговий ― верхній поріг + гістерезис (нижній поріг) можливість завдання верхнього значення (порога) температури відключення та гістерези нижнього значення (порога) температури включення. Режим роботи ― нагрів.

Терморегулятор керується мікроконтролером, який аналізує виміряну термопарою температуру, порівнює її із заданим значенням, враховує заданий режим роботи, і на підставі цих даних включає та відключає навантаження.

Застосована термопара К-типа (хромель-алюмель).

Призначення терморегулятора:
Терморегулятор термопарний, двох порогових, цифровий ЦТР-2т являє собою автоматичний пристрій і призначений для високоточного підтримки температури шляхом управління нагрівальним пристроєм об'єкта контролю.

Технічні характеристики:
Напруга живлення: 160-250 Вольт. (50 Гц)
Тип термопари: ТХА (K).
Діапазон вимірюваної температури*: від -99°С до +999°С.
Величина гістерезису: від 1°С до 200°С.
Діапазон регульованої температури: від 0°С до +999°С.
Точність завдання порога та відображення температури в діапазоні:
Межа вимірювання від -40°С до +400°С. Точність ± 1% ± 3°С.
Межа вимірювання -99°С до +999°С. Точність ± 2% ± 15°С.
Максимально допустима комутована потужність: 2,0 кВт.
Режими роботи ― нагрівання.

*Максимальна вимірювана температура залежить від діаметра проводу термопари.

Техніка безпеки:
Забороняється експлуатація із пошкодженою ізоляцією проводів термопари. Чи не занурювати термопару у воду, т.к. він не герметичний. Не розбирати та не проводити ремонт терморегулятора у підключеному стані.

Інструкція з експлуатації:
Встановіть терморегулятор на DIN-рейку та підключіть його згідно зі схемою. Здвоєний автоматичний вимикач має бути зі струмом відключення не більше 75% від максимального струму терморегулятора.

Призначення клем:
~220В ― Вхідна мережна напруга;
НР ― Нормально Розімкнений контакт;
О ― Загальний контакт;
НЗ ― Нормально Замкнутий контакт.

Підключіть термопару. Дотримуйтесь полярності підключення термопари! Подайте живлення на терморегулятор. Через 3 секунди терморегулятор показуватиме температуру в місці спаю термопари.

Перевірте правильність підключення термопари ― при нагріванні точки спаю термопари показання повинні збільшуватися. Якщо показання не змінюються, то чи ні електричного контакту одного або обох проводів термопари та клем терморегулятора, або ж проводи термопари закорочуються десь внаслідок перекручування або перегинів проводу термопари.
Якщо при нагріванні спаю термопари показання терморегулятора зменшуються, це означає, що термопара підключена неправильно і її дроти необхідно підключити навпаки.
1. Для встановлення верхньої межі температури натисніть на позначку (+), на індикаторі з'являться (U ¯ ¯) верхні рисочки, а потім індикатор почне блимати. У режимі блимання індикатора, натискаючи (-) або (+), встановіть необхідну температуру.
Після припинення маніпуляцій із кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.
2. Щоб встановити величину гістерезису, натисніть на позначку (-), на індикаторі з'явиться символ налаштування (GiS), а потім індикатор почне блимати. У режимі блимання індикатора, натискаючи (-) або (+), встановіть необхідну величину гістерези.Після припинення маніпуляцій із кнопками через 5 секунд індикатор перестане і терморегулятор перейде в робочий режим.
Нижній поріг температури обчислюється так: U_=U¯· GiS і може набувати значень від -99°С до 998°С.
3. Помістіть термопару в місце, де потрібно підтримувати температуру.
4. Покази індикатора поступово наближатимуться до заданої температури. При недостатній потужності нагрівального приладу необхідна температура може бути досягнута, а за надмірно надлишкової може проскакувати задане значення, т.к. потужний нагрівальний прилад через теплову інерцію продовжує виділяти якийсь час тепло навіть після відключення електроживлення.
5. При випаровуванні вологи з поверхні датчика температури можливе спотворення температури, що вимірюється.

Правила зберігання:
Зберігати терморегулятор слід у сухому приміщенні, що опалюється, при температурі повітря від +5°С до +40°С.

Гарантійні зобов'язання:
Виробник гарантує нормальну роботу терморегулятора протягом одного року з дня продажу та надає право безкоштовного ремонту виробу за відсутності механічних пошкоджень. Ремонт та обмін здійснюється за місцем придбання.
