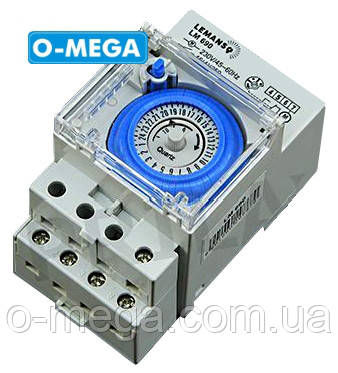

Таймер Lemanso LM6353 (LM690) електронно-механічний, добовий на DIN-рейку (кварцове реле)

Таймер електронно-механічний, добовий Lemanso LM6353.
Аналог Lemanso LM690.
Номінальна напруга: 220 в Максимальний струм комутації: 16 А.
Кількість програм управління: 24. Крок установки часу: 30 хв.
Добова похибка: 5 сек.

Призначення:
Для управління технологічними процесами, як в побутових, так і в промислових електроустановках. Автоматична комутація електрообладнання здійснюється за заданим алгоритмом через встановлені інтервали часу протягом доби.
Таймер використовується в промислових і побутових електроустановках і повинен встановлюватися в розподільних щитах.
Задані програми управління призначені на добовий цикл. Увімкнення та вимкнення можна здійснити в будь-який момент часу.

Сфера застосування таймерів величезна:
- освітлення під'їздів, вітрин, рекламних щитів, автостоянок;
- управління подачею повітря, води (акваріум, полив рослин та ін);
- управління сигналами (дзвінок на заводі, в школі);
- управління обігрівальними елементами;
- для імітації ефекту присутності (включення телевізора, радіо, освітлення) для відлякування злодіїв і тим самим запобігання крадіжок;
- для управління пристроями кондиціонування;
- управління электроустройствами в промисловості (верстати).

Застосування:
Застосовуються в низьковольтних системах управління промислових, громадських і житлових об'єктів.
Відповідність стандартам: ДСТУ IEC 60947-5-1:2007.

Технічні характеристики:
Номінальна напруга живлення, В АС, 50 Гц: 220±10%;
Номінальна напруга ізоляції Ui, В: 500;
Номінальна імпульсна напруга U imp , кВ: 4;
Кількість програм управління: 24;
Крок установки часу, хв: 30;
Добова часова похибка, сек: 5;
Максимальний струм комутації Imax, A: 16;
Потужність споживання Рпотр, Вт: 1;
Ступінь захисту: IP20;
Діапазон робочих температур, °С: -10 +40;
Вага, гр: 150;
Габаритні розміри: 3 модулі типу S (54 мм);

1 - Корпус таймера;
2 - Індикатор роботи годинникового механізму;
3 - Індикатор стану контактів перемикача;
4 - Вимикач приводу перемикача;
5 - Ручка установки (корекції) поточного часу;
6 - Покажчик часу;
7 - Внутрішній лімб складається з 12 секторів з тимчасової дискретністю 5 хв;
8 - Зовнішній лімб складається з 48 секторів з дискретністю 30 хв і доповнено 48 шарнірними сегментами;
9 - Сектор установки програми.

Підключення та налаштування електронно-механічного добового таймера SUL181h:

Підключіть таймер згідно зі схемою, зазначеної на корпусі.
Перевірте працездатність приводу: для цього увімкніть вимикач Q F і по обертанню індикатора "2" переконайтеся в його функціональної придатності.

Для встановлення поточного часу необхідно відключити привід таймера (вимикач "4" - в крайнє ліве положення). Ручкою "5" поєднати стрілку покажчика "6" - зі значеннями годин на зовнішньому лімбі "8" і хвилин внутрішньому "7", що відповідає поточному часу.
Стан контактів перемикача контролюється за індикатором "3" кутом повороту осі приводу. Відповідно - початковий стан "0", переключенное - "1". Після установки програми необхідно подати коммутированное напруга і включити привід вимикача "4".

У процесі експлуатації необхідно проводити планово - профілактичні роботи, що включають в себе контроль за станом притиску з'єднувальних контактів. Перший контроль здійснюється через 8-10 діб після підключення, наступні - не рідше ніж один раз на 6 місяців.

Габаритні розміри:

Принцип роботи:
Таймер містить електронну схему управління, частота імпульсів якої синхронізована кварцовим резонатором. Схема управління призначена для управління рухом мініатюрного крокового електродвигуна, передавального обертання через зубчасту передачу системі настановних лимбов, розташованих під прозорою кришкою. Таймер забезпечений двома установочними лимбами:
- внутрішній, розділений на 12 секторів з інтервалом 5 хвилин, відповідний одній годині і робить за цей час один оборот;
- зовнішній, розділений на 48 секторів з інтервалом по 0,5 години, що відповідає одній добі і робить за цей час один оборот.
Зовнішній лімб забезпечений 48 поворотними секторами , з допомогою яких здійснюється набір добової програми управління технологічним процесом.
Робота таймера заснована на передачі впливу на групу перемикаються контактів за допомогою секторів. Установка тимчасових інтервалів програми здійснюється перемиканням необхідної кількості секторів до зовнішнього лимбу. Поточний час встановлюють обертанням за годинниковою стрілкою рифленою ручки, розташованої у центрі внутрішнього лімба.
