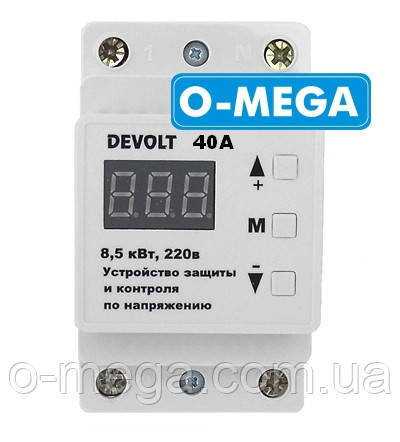

Цифрове реле напруги DEVOLT 40 А з тепловим захистом і посиленим клемником DIN.

Призначено для вимкнення електроапаратури у разі виникнення аварійної напруги в мережі.

Встановлюється на введення після електрообчисника та ПЗВ. Монтаж здійснюється на DIN-рейку (моноблок). DEVOLT-40 А відрізняється від Devolt-3600 більшою комутаційною здатністю та наявністю вбудованого термодатчика.

Призначення пристрою захисту:
Перед початком монтажу та використання пристрою, будь ласка, уважно ознайомтеся з інструкцією.
Це допоможе уникнути можливої небезпеки та помилок у роботі приладу. Пристрій захисту DEVOLT-40A призначений для захисту електроприладів від перепадів напруги в мережі ~ 220 В.

Перепади напруги від 140 В до 380 В, відбуваються з таких причин:
1. Обрив і потрапляння нульового дроту на одну з фаз у повітряних лініях (найпомітніша в приватному секторі, де переважають повітряні лінії електропередавання);
2. Перекіс фаз, спричинений перевантаженням однієї з фаз якимось потужним споживачем;
3. Установлене обладнання підстановлення, що не відповідає збільшеній потужності споживачів.

Комплект постачання:
1. Пристрій DEVOLT-40A — 1 шт.
2. Паспорт — 1 шт.
3. Паковання — 1 шт.

Технічні характеристики:
Діапазон регулювання напруги спрацьовує: верхній 210-280 В нижній 120-190 В.
Час вимкнення: 0,35 сек.
Максимальний струм навантаження: 40 А.
Максимальна потужність навантаження: 8.5 кВт.
Робочий діапазон напруги пристрою: 120-400 В.
Маса: 0,17 кг± 10%.
Габаритні розміри, мм: 85 х 53 х 68.
Кількість ком-цій під нагр., не менш ніж: 30 000 циклів.
Час затримки подавання напруги: від 10 до 390 сек.
Споживана пристроєм потужність: 2 Вт.
Ступінь захисту за ГОСТ 14254: IP20.

Вимога, але техніці безпеки:
1. Щоб не травмувати та не пошкодити прилад, уважно вивчіть інструкцію.
2. Під'єднання пристрою має проводитися кваліфікованим електриком.
3. Перед початком монтажу (демонтажу) і під'єднання (вимкнення) пристрою вимкнете напругу живлення, а також дійте відповідно до "Правилами пристрою електровстановок".
4. Вмикати, вимикати та настроювати пристрій потрібно сухими руками.
5. Не вмикайте пристрій у розібраному вигляді.
6. Не допускати потрапляння рідини або вологи на пристрій.
7. Не піддавайте пристрій впливу екстремальних температур (вище 60 °C або нижче -15 °C) і підвищеної вологості.
8. Не зберігайте пристрій і не використовуйте пристрій у запорошених місцях.
9. Не намагайтеся самостійно розбирати та ремонтувати пристрій.
10. Категорично забороняється під'єднувати до DEVOLT-40A електроприлади зі споживаною потужністю понад зазначеної в технічних даних.
11. Для захисту від перенапруг, спричинених розрядами блискавок, використовуйте грозозахисні розрядники.
12. Забезпечуйте дітей від ігор із пристроєм, що працює, це небезпечно.

Встановлення:
Пристрій призначений для встановлення всередині приміщень. Встановлення у ванній кімнаті, туалеті або басейні заборонено. У запорошених виробничих приміщеннях прилад необхідно встановити в оболонку зі ступенем захисту не нижче за IP55 за ГОСТ 14254 (частковий захист від пилу та від бризок у будь-якому напрямку).
Пристрій монтується в спеціальну шафу, що дає змогу монтувати та експлуатувати. Шафа має бути забезпечена стандартною монтажною рейкою завширшки 35 мм (DIN-рейка). Пристрій займає завширшки три стандартні модулі по 17,5 мм. Для захисту від короткого замикання та перевищення потужності в ланцюгу навантаження обов'язково необхідно перед пристроєм встановити автоматичний вимикач (АВ), розрахований на струм 40 А.

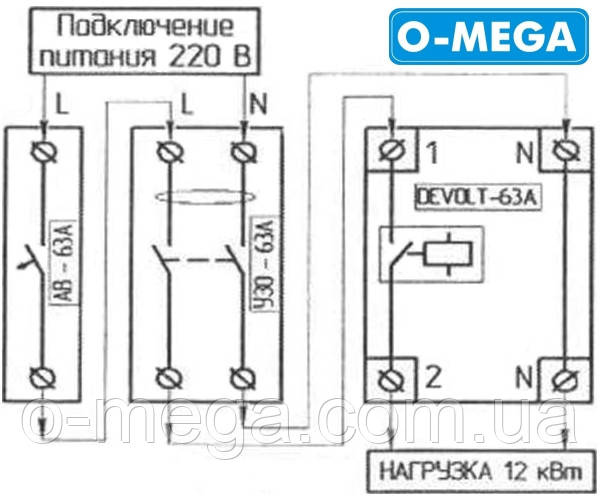

Схема під'єднання Пристрої DEVOLТ-40/63 А:

Після під'єднання DEVOLT-40A до мережі згідно з схемою встановити автоматичні вимикачі в положення вмик. Вольтметр покаже напругу в мережі та блиматиме (миготіння означає, що напруження на виході приладу немає). Якщо напруга в мережі в межах норми, пристрій зашитий через час, заданий у ньому, під'єднає електроприлад до мережі та вольтметр перестане блимати.

Для зміни та встановлення меж вимкнення натисніть кнопку М. Екран починає блимати, що означає, ви перебуваєте в меню налаштування (напруга на виході немає). Потім кнопками "+" або встановіть потрібне значення.

Вибір параметрів послідовний:
Виставити — нижня межа напруги мережі.
Виставити ― верхня межа напруги мережі.
Виставити — затримку вмикання після виходу з режиму програмування.
вихід із меню.

Час затримки увімкнення навантаження необхідно в разі вимкнень через високу або низьку напругу. Оскільки побутова техніка, особливо холодильник, кондиціонер і пральна машинка критичні до короткочасних повторних пусків і можуть вийти з ладу. Тому рекомендований час затримки в зоні 1 хв. Параметри 01 с. відповідає 10 сек.

Гарантійні зобов'язання:
Термін експлуатації пристрою не менш ніж 10 років.
Термін гарантії пристрою захисту DEVOLT-40A становить 36 місяців від дня його продажу за умови дотримання правил експлуатації. У разі виявлення несправностей і дефектів у придбаному пристрої захисту, споживач до закінчення гарантійного терміну має право звернутися за місцем придбання для безплатного усунення дефектів і несправностей або заміни на новий виріб.
