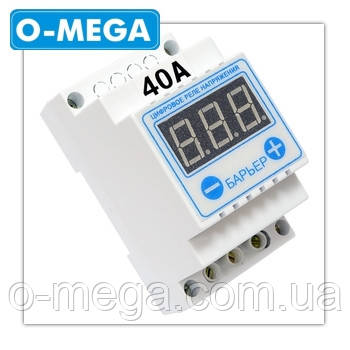

Бар'єр Київ 40A з цифровим налаштуванням та термозахистом DIN

Цифрове реле контролю напруги Бар'єр 40А Київ, на DIN-рейку, з термозахистом.

1. Призначення:
БАР'ЄР мікропроцесорний із цифровим настроюванням (у подальшому — «Бар'єр») призначений для захисту будь-яких побутових електроприладів (як-от телевізори, комп'ютери, холодильники та ін.) у разі виходу мережевої напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрового настроювання основних параметрів «Бар'єра».

2. Технічні параметри.
Межі працездатності: 100 - 450 В* «Бар'єра» 45-65 Гц*.
Верхній поріг вимкнення навантаження: 230-280 В (250 В**).
Нижній поріг вимкнення навантаження: 150-210 В (170 В**).
Максимальний струм навантаження: 40А**.
Час затримки подавання напруги: 3-900 сек (10 сек**).
Діапазон робочих температур: від +10 °C до +50 °C.

*Перемна напруга синусоїдальної форми.
** Настройки за замовчуванням
*** Указано на корпусі «Бар'єра»

3. Установка:
Встановіть «Бар'єр» на DlN-рейку та під'єднайте його відповідно до схеми. Здвоєний автоматичний вимикач має бути з струмом вимкнення не більш ніж 75% від максимального струму «Бар'єра».

Призначення клем: Фвх — вхідний фазний дріт; Фових — вихідний фазний дріт; Овх — вхідний дріт нейтралі; Ових — вихідний дріт нейтралі.
Встановіть необхідні значення верхнього та нижнього порогів напруги та часу затримки.
Всі установки здійснюються за допомогою двох клавіш «-» і «+». Перехід із режимів встановлення в робочий режим відбувається автоматично через 5 після останнього натискання клавіш.

Робочий режим:

4. Порядок експлуатації:
Встановити «Бар'єр» на ВПМ — рейку в щитку біля вхідних запобіжників. Приєднати мережеві дроти згідно з схемою на корпусі «Бар'єра». Подати мережеву напругу та якщо потрібно, провести налаштування параметрів.

5. Принцип дії:
Після увімкнення в мережу «Бар'єр» перевіряє напругу впродовж встановленого часу на відповідність його заданим межі й тільки після цього під'єднує навантаження.
Індикатор напруги та часу здійснюється 3-розрядним індикатором. Під час виходу напруги за встановлені межі «Бар'єр» автоматично вимикає навантаження — водночас контроль мережевої напруги триває, відбиваючись миготінням індикатора. Під час входу напруги в встановлені межі вмикається таймер зворотного відліку часу, після закінчення якого під'єднується навантаження. Упродовж зворотного відліку таймера часу контроль мережевої напруги триває. Навантаження буде під'єднане тільки в тому разі, якщо за встановлений час мережева напруга жодного разу не виходило за встановлені межі.
