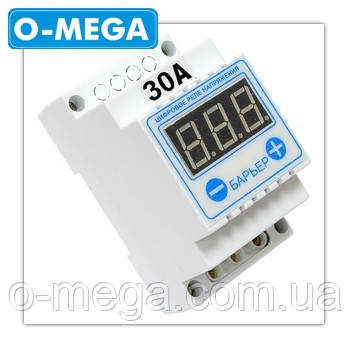

Бар'єр Київ 30A з цифровим налаштуванням та термозахистом DIN

Цифрове реле контролю напруги Бар'єр 30А Київ на DIN-рейку, з термозахистом.

1. Призначення:
БАР'ЄР мікропроцесорний з цифровою налаштуванням (надалі ― «Бар'єр») призначений для захисту будь-яких побутових електроприладів (таких як телевізори, комп'ютери, холодильники та ін) при виході напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрового налаштування основних параметрів «Бар'єру».

2. Технічні параметри.
Межі працездатності: 100 ― 450 В* «Бар'єру» 45-65 Гц*.
Верхній поріг відключення навантаження: 230-280 В (250**).
Нижній поріг відключення навантаження: 150-210 В (170**).
Максимальний струм навантаження: 30А***.
Час затримки подачі напруги: 3-900 с (10 сек**).
Діапазон робочих температур: від +10 °С до +50 °С.

*Змінну напругу синусоїдальної форми.
**Налаштування за замовчуванням
***Вказано на корпусі «Бар'єру»

3. Установка:
Встановіть «Бар'єр» на DlN-рейку і підключіть його згідно зі схемою. Здвоєний автоматичний вимикач повинен бути з струмом відключення не більше 75% від максимального струму «Бар'єру».

Призначення клем: Фвх ― вхідний фазний провід; Фвых ― вихідний фазний провід; Овк ― вхідний провід нейтралі; Ових — вихідний провід нейтралі.
Установіть необхідні значення верхнього та нижнього порогів напруги і часу затримки.
Всі налаштування здійснюються за допомогою двох клавіш «-» і «+». Перехід з режимів установки в робочий режим відбувається автоматично через 5 секунд після останнього натискання клавіш.

4. Порядок експлуатації:
Встановити «Бар'єр» на ВПМ ― рейку в щитку біля вхідних запобіжників. Приєднати мережеві дроти згідно схеми на корпусі «Бар'єру». Подати мережеве напруга і, якщо потрібно, провести настройку параметрів.

5. Принцип дії:
Після включення в мережу «Бар'єр» перевіряє напруга протягом встановленого часу на відповідність його заданим межам і тільки після цього підключає навантаження.
Індикація напруги і часу здійснюється 3-х розрядним індикатором. При виході напруги за встановлені межі «Бар'єр» автоматично відключає навантаження ― при цьому контроль мережевої напруги триває, відображаючись миготінням індикатора. При вході мережевої напруги у встановлені межі включається таймер зворотного відліку часу, після закінчення якого підключається навантаження. Протягом таймера зворотного відліку часу контроль мережевої напруги триває. Навантаження буде підключена тільки в тому випадку, якщо за встановлений час мережеве напруга жодного разу не виходила за встановлені межі.
