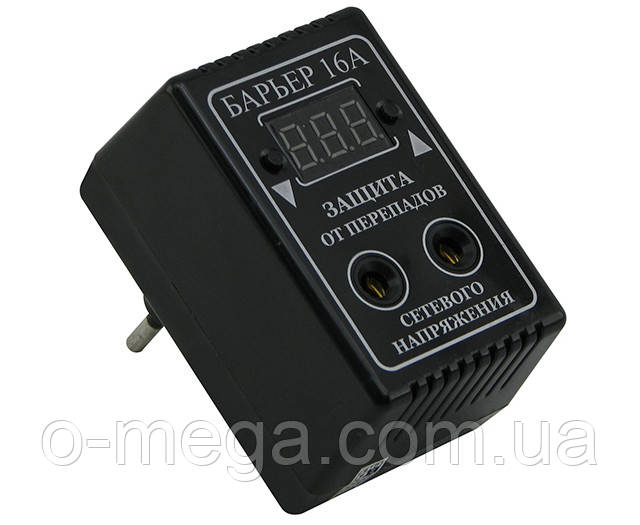

Бар'єр RedLine 16А з цифровим налаштуванням

Цифрове реле напруження.
Бар'єр RedLine 16А, з цифровим налаштуванням розетний Харків.

1. Призначення:
Мікроконтролерний автомат захисту від перепадання напруженості в мережі "Бар'єр" призначений для аварійного демонтування побутових електроприладів при виході мережевого напруження за межі дозволеного.

"Бар'єр" постійно контролює навантаження в мережі і вимикає навантаження, коли виходите за встановлені межі. Після того, як напруження у мережі прийде в норму, вмикається таймер зворотного відліку часу, після якого навантаження буде з’ єднано. Якщо під час зворотного відліку мережне напруження виходило за встановлені межі - навантаження не буде підключене, а відлік часу почнеться знову.

Увага! Для холодильників і пристроїв, де є компресори низької потужності, час затримки слід встановлювати щонайменше 300 секунд.

У цьому пристрої передбачено такі типи налаштувань:
1. Встановлення верхнього порога напруги від 230 до 280 В;
2. Встановити нижній поріг напруги від 150 до 210 В;
3. Встановити час затримки за 3 — 900 секунд;
4) Ситуацію гістерезису від 0 до 5 В.
Тут ви можете встановити параметри, натиснувши на кнопку « + » і « - » на пристрої.

Всі параметри виконуються у наступній послідовності:
Після одночасного натискання "+" і "-" загоряються і гаснуть верхні сегменти цифр індикатора. Буде показано верхній поріг напруги. За допомогою кнопок «+ » і « - » ви можете встановити верхню порожнього порогове значення від 230 до 280 В. Після цього вам потрібно ще раз натиснути кнопку « + » і -" для переходу у режим наступного налаштування, або, якщо ви бажаєте перейти у звичайний робочий режим вам потрібно зачекати п’ ять секунд, після чого пристрій автоматично перейде у робочий режим. Всі наступні параметри виконуються подібно до попередніх.
У випадку, коли почалися перепади напруження, пристрій вийшов з робочого режиму і перебуває в режимі зворотного відліку, знову почнеться перепадання напруженості - відрах буде начато спочатку.

2. Технічні характеристики:
Робочі навантаження: 100 - 400 В, 50/60 Гц.
Верхній поріг вимкнення навантаження: 230-280 В (240 В*).
Нижній поріг вимкнення навантаження: 150-210 В (190 В*).
Максимальний струм навантаження: 16 A (*).
Час вимкнення навантаження:
Верхній поріг: 20 мс.
Нижній поріг (до 120 В): 1 с.
Нижній поріг (ніж 120 В): 20 мс.
Час затримки увімкнення: 3 - 900 с (10 с*).
Гістерезіс: 0-5 В (5 В*).
Діапазон робочих температур: від +5 °С до + 55 °С.
* Типові параметри ** Введено на корпусі.
Колір корпусу приладу (Білий або Чорний) нас не підбирається, відсилається з набік - якою є.

3. Встановлення і налаштування:
"Бар'єр" встановлюється безпосередньо в розетку.
Встановіть потрібні значення верхнього і нижнього порогу напруження, часу затримки і гістерезису.

4. Техніка безпеки:
Щоб уникнути пожежі, не допускається експлуатація з навантаженням, що перевершує максимальне допустиме значення. Забороняється використання "Бар'єра" зі розтином корпусу. Не допускайте, щоб вода потрапляла в корпус.
