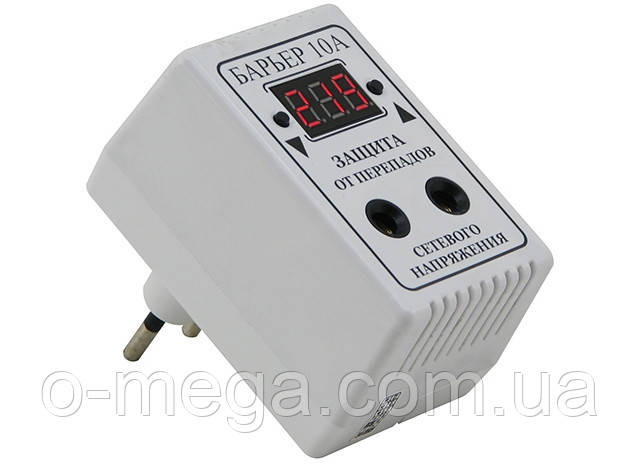

Бар'єр RedLine 10А з цифровим налаштуванням

Цифрове реле напруги.
Бар'єр RedLine 10А,з цифровим налаштуванням розетковий Харків.

1. Призначення:
Мікроконтролерний автомат захисту від перепадів напруги в мережі «Бар'єр» призначений для аварійного відключення побутових електроприладів при виході напруги мережі за межі допустимого.

«Бар'єр» здійснює постійний контроль напруги мережі і відключає навантаження у разі виходу напруги за встановлені межі. Після того, як мережева напруга прийде в норму, включається таймер зворотного відліку часу, після якого навантаження буде підключено. Якщо під час зворотного відліку мережна напруга виходила за встановлені межі, навантаження не буде підключено, а відлік часу почнеться знову.

Увага!: для холодильників та пристроїв, у яких присутні компресори малої потужності, час затримки включення необхідно встановлювати не менше 300 секунд.

У даному приладі здійснюються такі види налаштувань:
1. Установка верхнього порогу напруги від 230 до 280 В;
2. Встановлення нижнього порогу напруги від 150 до 210 В;
3. Встановлення часу затримки включення від 3 до 900 секунд;
4. Встановлення необхідної напруги гістерези від 0 до 5 В.
Встановити дані параметри ви можете, натиснувши та утримавши одночасно кнопки "+" та "-" на приладі.

Всі налаштування здійснюються в наступній послідовності:
Після одночасного натискання "+" та "-" спалахують і гаснуть верхні сегменти цифр індикатора. Відображається верхній поріг напруги. Кнопками "+" і "-" здійснюється установка верхнього порогу напруги від 230 до 280 В. Далі потрібно ще раз одночасно натиснути кнопки "+" та "-" для переходу в режим наступного налаштування, або у випадку, коли ви хочете перейти у звичайний робочий режим потрібно почекати п'ять секунд, після чого прилад автоматично перейде в робочий режим. Всі наступні налаштування здійснюються аналогічно до попередньої.
У випадку, коли почалися перепади напруги, прилад вийшов з робочого режиму і перебуває в режимі зворотного відліку, знову почнеться перепад напруги - відлік розпочнеться спочатку.

2. Технічні характеристики:
Робоча напруга: 100 - 400 В, 50/60 Гц.
Верхній поріг відключення навантаження: 230-280 В (240 В *).
Нижній поріг відключення навантаження: 150-210 В (190 В *).
Максимальний струм навантаження: 10 А (**).
Час вимкнення навантаження:
Верхній поріг: 20 мс.
Нижній поріг (до 120 В): 1 с.
Нижній поріг (нижче 120 В): 20 мс.
Час затримки включення: 3 - 900 с (10 с *).
Гістерезиc: 0-5 В (5 В*).
Діапазон робочих температур: від +5°С до +55°С.
* За замовчуванням ** Вказано на корпусі.

3. Встановлення та налаштування:
«Бар'єр» встановлюється безпосередньо в розетку.
Встановіть необхідні значення верхнього та нижнього порогів напруг, часу затримки та гістерези.

4. Безпека:
Щоб уникнути пожежі, не допускається експлуатація «Бар'єра» з навантаженням, що перевищує максимально допустиме значення. Забороняється використання «Бар'єру» із розкритим корпусом. Не допускайте попадання води всередину корпусу.
