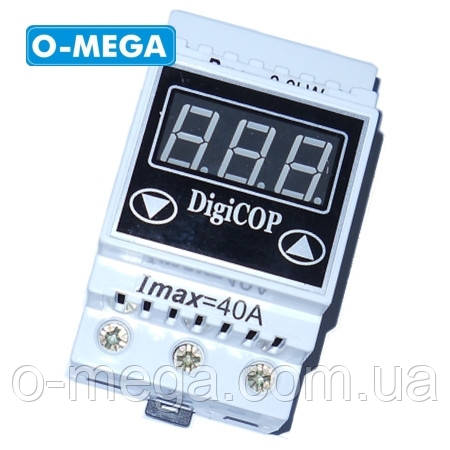

Реле напруги DigiCOP 40A Lift із цифровим налаштуванням DIN

Реле напруги Digi COP (40A) Lift DIN рейка Харків

Призначення й принцип дії:
Автомат захисту призначений для автоматичного вимкнення під'єднаного через нього навантаження, якщо значення напруги в електромережі вийде за задані межі ( буде небезпечним для увімкнених у мережу приладів). Прилад керується мікроконтролером, який аналізує напругу в електромережі, зображає поточне поточне значення напруги, під'єднує та вимикає навантаження. Комутація навантаження здійснюється електромагнітним реле. Грани вимкнення та затримка часу вмикання встановлюються користувачем за допомогою кнопок. Значення зберігаються в енергонезалежній пам'яті.

Технічні характеристики:
1. Напруга на вході приладу: 0-400 вольтів.
2. Індицована напруга: 50-400 вольтів.
3. Максимальний струм на контактах реле вказаний на корпусі приладу: 40 А.
4. Час вимкнення за верхньою межею 0,02 сек.
5. Час вимкнення по нижній межі 1 сек (120 В-175 В); 0,02 сек (<120 В).
6. Похибка вольтметра: не більш ніж 5 вольтів.
7. Ступінь захисту приладу: ІР20.

Встановлювані параметри:
1. Нижня межа вимкнення (крок 1 В) 120-200 В (за замовчуванням 175 В).
2. Верхня межа вимкнення (крок 1 B) 210-270 В (за замовчуванням 250 В).
3. Час затримки увімкнення (крок 5 сек) 5-600 сек (за замовчуванням 5 сек).


Приклади схем під'єднання реле контролю напруги:
Є кілька під'єднань реле напруги, залежно від споживачів.

Основне призначення реле напруги — це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

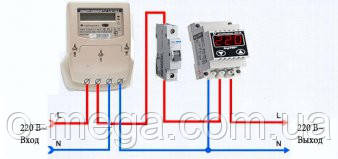

1. Захист 1-фазної мережі. Приклад під'єднання реле напруги:

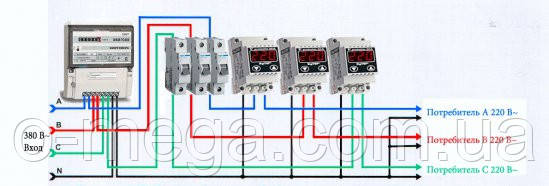

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад під'єднання реле напруги:

3. Захист 3-фазних споживачів. Приклад під'єднання реле напруги:
