Пробник електрика Лоцман-2

Індикатор напруги. Покажчик напруги.
Кабель-тестер.
Універсальний пробник електрика «Лоцман-2».
Покажчик забезпечує візуальну та звукову індикацію у всіх режимах роботи.
Довжина ізольованого дроту між вимірювальними щупами ≤ 1 м.

Загальні відомості про виріб:
Найменування виробу — покажчик напруги «Лоцман-2».
Покажчик є переносним електронним приладом індивідуального користування.

Прилад забезпечує:
-контроль наявності напруги постійного та змінного струму;
-приближене визначення величини контрольованої напруги;
-перевірку цілісності («дзвінок») електричних ланцюгів, напівпровідникових приладів (діоди, тиристори), обмоток електродвигунів, реле, пускачів, трансформаторів, контакторів, перевірка справності діодів, тиристорів, транзисторів та ін.
-визначення фазного дроту (електрода) в ланцюгах змінного струму.
-визначення полярності постійного струму;
Покажчик забезпечує візуальну та звукову індикацію у всіх режимах роботи.

Комплектність:
До комплекту постачання входять:
1. Указівник напруги «Лоцман-2» — 1 шт.
2. Паспорт із технічним описом та інструкцією з експлуатації — 1 шт.

Гарантії виробника:
Виробник гарантує відповідність покажчиків вимогам ТУ у разі дотримання споживачем умов експлуатації, транспортування і зберігання, встановлених у ТУ.

Технічні характеристики:

• Діапазон контрольованої напруги змінного струму частотою 40-60 Гц: 24 — 380 В.
• Діапазон контрольованої напруги постійного струму: 24 — 380 В.
• Час заряджання від мережі 220 В, з не більш ніж 30.
• Час збереження працездатності покажчика в режимах «дзвінка» і «визначення фази» після повного заряджання ч. не менш ніж 24.
• Максимальний опір зовнішнього ланцюга, за якого забезпечується «дзвінка», кОм не менш ніж 500.
• Час безперервної індикації в режимі «дзвінка» мін. не менш ніж 1.
• Електрична міцність ізоляції корпусу, В — 1000.
• Однохвилинова випробувальна напруга на щупах під час перевірки працездатності покажчика, В — 600.
• Значення струму, що протікає через покажчик за напруги 380 В.+20%, мА не більш ніж 10.
• Мінімальна змінна напруга роботи звукового сигналу, В не більш ніж 24.
• Довжина ізольованого дроту між вимірювальними щупами ≤ 1 м.

УВАГА! Виробник може змінювати комплектацію, характеристики та зовнішній вигляд товару без попереднього повідомлення.

Конструкція «Лоцман-2»:

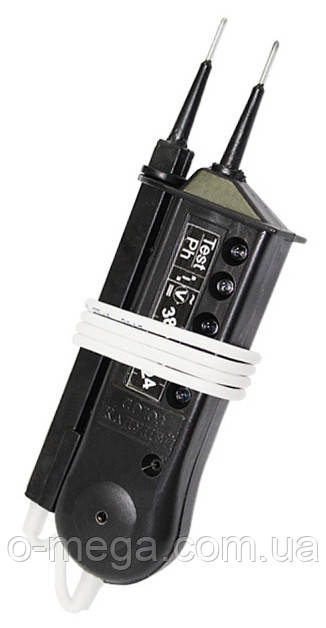

Покажчик «Лоцман-2» виготовлений у формі двох щупів: основного та допоміжного. Щупи з'єднані між собою ізольованим дротом. На основному щупі розташовані 5 індикаторних елементів (світлодіодів) червоного кольору світіння й штировий електрод "Рh". Три світлодіоди позначені цифрами 24, 220, 380 V слугують для індикації змінної та постійної напруги.

Род струму визначається за допомогою світлодіода, зазначеного знаком «-» см. табл. 1
Світлодіод "Тест/Рh" слугує для індикації режимів «дзвінка ланцюга» і «визначення фази».

Вказівки з експлуатації:
Експлуатація покажчиків має здійснюватися відповідно до вимог, встановлених у «Правилах технічної експлуатації електропристроїв споживачів» і «Правилах техніки безпеки з експлуатації електропристроїв споживачів» щодо покажчикам напруги до 500 В. «ПТБ під час експлуатації електропристроїв», «Правилах застосування випробувань засобів захисту, що використовуються в електроустановках».
Кліматичні умови експлуатації покажчика «У» категорії 2 за ГОСТом 750 і ГОСТ 15543.

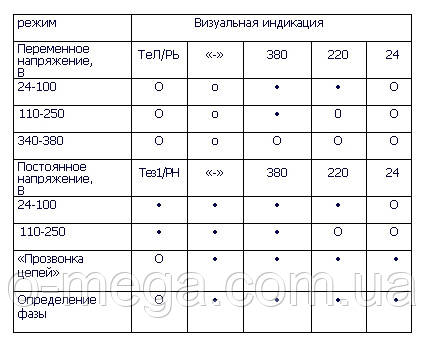

Визначення стану контрольованого ланцюга відбувається у разі першого ж короткочасного дотику електродами щупів до струмовідних частин електроустановки за комбінацією світних індикаторних елементів відповідно до табл.I.

Примітка:
Під час роботи з постійною напругою основний щуп має бути з'єднаний з «+» джерела. Якщо він під'єднаний до «-» джерела горять світлодіоди Тест/Рh і «-», потрібно поміняти щупи місцями.
Для роботи покажчика в режимах «Продзвінок ланцюгів» і «Випередження фази» його необхідно попередньо зарядити від джерела змінного або постійного струму напругою не менш ніж 220 В (в останньому випадку основний щуп має бути з'єднаний з «+» джерела.
Готовність покажчика до роботи в режимі «дзвінка» перевіряється через короткочасне замикання електродів щупів після заряджання покажчика. Водночас має запалитися світлодіод Теst/Рh.
Для перевірки готовності покажчика до роботи в режимі «визначення фази» необхідно після заряджання покажчика доторкнутися пальцем до штирового електроду «Рh», а іншою рукою до металевого електроду основного щупа. Водночас має запалитися світлодіод Теst/Рh.
Під час визначення фази в ланцюгах змінного струму допоміжним щупом торкаються контрольованої струмовідної частини та пальцем домагаються до штирового електрода «Рh». Світіння світлодіода Теst/Рh свідчить про наявності фази.
