Реле напруги Київ 10A з цифровим налаштуванням DIN

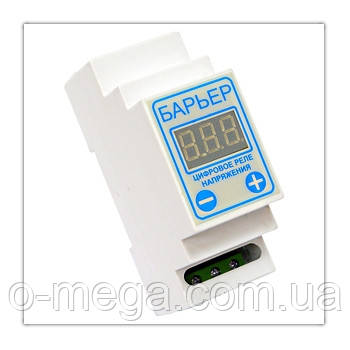

Цифрове реле контролю напруги Бар'єр 10А Київ,
на DIN-рейку.

1. Призначення:
БАР'ЄР мікропроцесорний з цифровою налаштуванням (надалі ― «Бар'єр») призначений для захисту будь-яких побутових електроприладів (таких як телевізори, комп'ютери, холодильники та ін) при виході напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрового налаштування основних параметрів «Бар'єру».

2. Технічні параметри.
Межі працездатності: 100 ― 450 В* «Бар'єру» 45-65 Гц*.
Верхній поріг відключення навантаження: 230-280 В (250**).
Нижній поріг відключення навантаження: 150-210 В (170**).
Максимальний струм навантаження: 10А***.
Час затримки подачі напруги: 3-900 с (10 сек**).
Діапазон робочих температур: від +10 °С до +50 °С.

*Змінну напругу синусоїдальної форми.
**Налаштування за замовчуванням.
***На корпусі «Бар'єра» не маркується.

3. Установка:
Встановіть «Бар'єр» на DlN-рейку і підключіть його згідно зі схемою. Здвоєний автоматичний вимикач повинен бути з струмом відключення не більше 75% від максимального струму «Бар'єру».

Призначення клем: Фвх ― вхідний фазний провід; Фвых ― вихідний фазний провід; Овк ― вхідний провід нейтралі; Ових — вихідний провід нейтралі.
Установіть необхідні значення верхнього та нижнього порогів напруги і часу затримки.
Всі налаштування здійснюються за допомогою двох клавіш «-» і «+». Перехід з режимів установки в робочий режим відбувається автоматично через 5 секунд після останнього натискання клавіш.

Робочий режим:

4. Порядок експлуатації:
Встановити «Бар'єр» на ВПМ ― рейку в щитку біля вхідних запобіжників. Приєднати мережеві дроти згідно схеми на корпусі «Бар'єру». Подати мережеве напруга і, якщо потрібно, провести настройку параметрів.

5. Принцип дії:
Після включення до мережі «Бар'єр» перевіряє напругу протягом встановленого часу на відповідність його заданим межам і лише після цього підключає навантаження.
Індикація напруги та часу здійснюється 3-х розрядним індикатором. При виході напруги за встановлені межі «Бар'єр» автоматично відключає навантаження ― при цьому контроль напруги продовжується, відображаючись миготінням індикатора. При вході напруги у встановлені межі включається таймер зворотного відліку часу, після якого підключається навантаження. Протягом зворотного відліку таймера часу контроль напруги мережі триває. Навантаження буде підключено лише в тому випадку, якщо за встановлений час мережна напруга ніколи не виходила за встановлені межі.

Приклади схем підключення реле контролю напруги:
Існує кілька підключень реле напруги залежно від споживачів.

Основне призначення реле напруги - це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

1. Захист 1-фазної мережі. Приклад підключення реле напруги:

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад підключення реле напруги:

3. Захист 3-фазних споживачів. Приклад підключення реле напруги:
