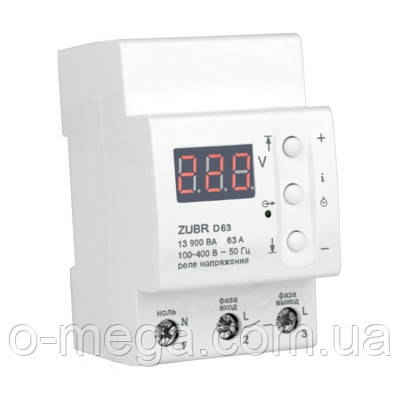

Реле напруги ZUBR D63 (63А DIN без теплового захисту)
Опис:
Реле контролю напруги ZUBR D63 призначене для захисту електромережі від стрибків напруги, як підвищеного, так і зниженого. Реле напруги ZUBR D63 має велику популярність у квартирах або дачах, у місцях із невеликою електричною мережею та невеликою кількістю споживачів.
Реле напруги ЗУБР захищає Ваше домашнє електрообладнання від підвищеної/зниженої напруги у вашій електромережі. Працює реле за принципом відсікача тобто, за критичного показника вхідної напруги, реле ZUBR D63 вимкне живлення, яке автоматично відновиться у разі стабілізації його в межах норми. Максимальний і мінімальний діапазон вхідної напруги виставляється користувачем індивідуально (від 120 до 280 В). Також можна регулювати час затримки вмикання реле напруги Зустр D63 (від 3 до 600 секунд). Ця функція дуже актуальна для холодильників, кондиціонерів і іншої побутової техніки, обладнаної компресором.
Обладнане реле напруги ZUBR цифровим табло та кнопковим керуванням, корпус складається з самозагасного полікарбонату. Встановлюється реле напруги на вході електромережі в будинок на дин-рейку.
Призначення:
ZUBR D63 призначений для захисту електрообладнання від відхилення напруги мережі (220 В) у заданих межах. Основний перелік електричного забезпечення: побутові споживачі струму, як-от холодильники, телевізори, відео- та аудіотехніка, комп'ютери, а також інше електрообладнання, чутливе до відхилень мережевої напруги.
Якість напруги мережі має відповідати державним стандартам і дорівнювати 220 В. з незначними відхиленнями. На цю напругу орієнтуються виробники побутової техніки під час проєктування та виготовлення. Але реальне напруження мережі не завжди відповідає цим стандартам. Можуть відбуватися перепади напруги від 160 до 380 В, викликані цілою низкою чинників, серед яких можна виділити такі:
— обрив і потрапляння нульового дроту на одну з фаз у повітряних лініях (найпомітніше в приватному секторі, де переважають повітряні лінії електропередач);
— перекіс фаз, викликаний перевантаженням однієї з фаз якимось потужним споживачем;
— застаріле обладнання підстановлення, що не відповідає збільшеній потужності споживачів.
Від цих і багатьох інших чинників допоможе врятувати Вашу апаратуру прилад Бар'єр ZUBR D63.
Технічні характеристики:
1. пледелі напруги: верхній 220-280 В нижній 120-210 В.
2. Час вимкнення у разі перевищення: не більш ніж 0,05 с.
3. Час вимкнення у разі зниження: не більш ніж 1,2 с.
4. Номінальний струм навантаження: 63 А (max струм 80 А впродовж 10 хвилин).
5. Номінальна потужність навантаження: 13900 ВА.
6. Напруга живлення: не менш ніж 100 В не більш ніж 400 В.
7.Маса: 0,21 кг ±10%.
8.Габаритні розміри: 70 * 85 * 53 мм.
9.Під'єднання: 16 мм2.
10.Кол-у ком-цій під нагр., не менш ніж: 10 000 циклів.
11.Кол-у ком-цій без нагр., не менш ніж: 100 000 циклів.
12.Степінь захисту за ГОСТ 14254: IP20.
Комплект постачання:
ZUBR D63 1 шт.
Тех. паспорт, інструкція зі встановлення 1 шт.
Пакувальна коробка 1 шт.
Приклади схем під'єднання реле контролю напруги:
Є кілька під'єднань реле напруги, залежно від споживачів.
Основне призначення реле напруги — це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.
1. Захист 1-фазної мережі. Приклад під'єднання реле напруги:
2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад під'єднання реле напруги:
3. Захист 3-фазних споживачів. Приклад під'єднання реле напруги:
Доставляємо Україною.
Основні | |
---|---|
Виробник | DS Electronics |
Країна виробник | Україна |
Похибка вимірювання | 2 % |
Час спрацьовування | 0.05 сек |
Матеріал корпусу | Пластик |
Перетин проводів, що підключаються | 16 кв.мм |
Тип монтажу | На DIN рейку |
Дисплей | Так |
Індикація | Цифрова |
Ступінь захисту IP | 20 |
Термін служби | 60 років |
Технічні характеристики | |
Кількість фаз | 1 |
Номінальний струм | 63 А |
Максимальний струм | 80 А |
Номінальна робоча напруга змінного струму | 220 В |
Мінімальна напруга спрацьовування | 100 В |
Максимальна напруга спрацьовування | 400 В |
Користувацькi характеристики | |
Тепловий захист приладу | Немає |
Номінальна потужність навантаження | 13900 А |
