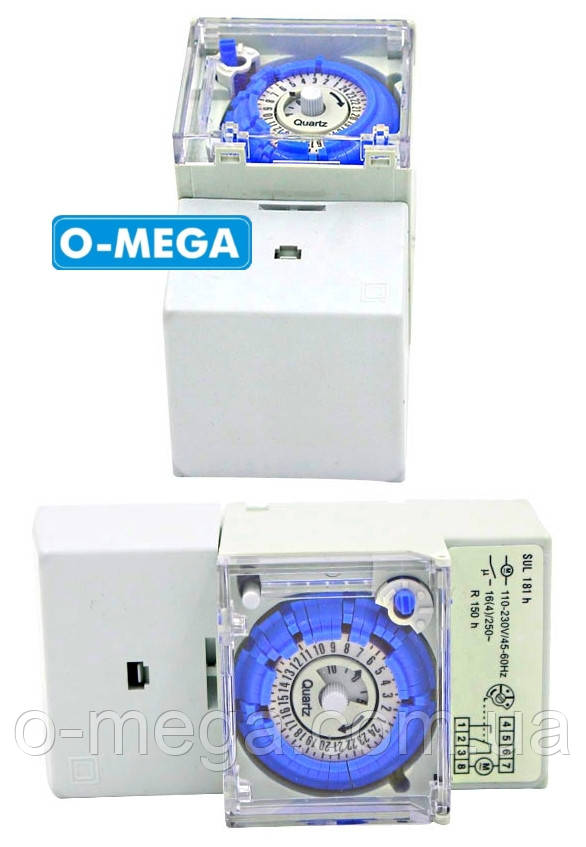

Таймер добовий механічний SUL181

Таймер електронно-механічний, добовий SUL181.
Номінальна напруга: 220 В. Максимальний струм комутації: 16 А.
Кількість програм керування: 24. Крок встановлення часу: 30 хв.
Добова похибка: 5 сек.

Призначення:
Для керування технологічними процесами як у побутових, так і в промислових електроустановках. Автоматична комутація електрообладнання здійснюється за заданим алгоритмом через встановлені інтервали часу впродовж доби.
Таймер використовується в промислових і побутових електроустановках і має встановлюватися в розподільних щитах.
Задані програми керування призначені для добового циклу. Увімкнення та вимкнення можна зробити в будь-який момент часу.

Сфера застосування таймерів величезна:
- освітлення під'їздів, вітрин, рекламних щитів, автостоянок;
- керування подаванням повітря, води (акваріум, поливання рослин та ін.);
- керування сигналами (дзвінок на заводі, у школі);
- керування обігрівальними елементами;
- для імітації ефекту присутності (ввімкнення телевізора, радіо, освітлення) для відлякування злодіїв і в такий спосіб запобігання крадіжкам;
- для керування пристроями кондиціонування;
- керування електропристроями в промисловості (станки).

Застосування:
Застосовуються в низьковольтних системах керування промислових, громадських і житлових об'єктів.
Відповідність стандартам: ДСТУ IEC 60947-5-1:2007.

Технічні характеристики:
Номінальна напруга живлення, В АС, 50 Гц: 220±10%;
Номінальна напруга ізоляції Ui, В: 500;
Номінальна імпульсна напруга U imp, кВ: 4;
Кількість програм керування: 24;
Крок встановлення часу, хв: 30;
Добова своєчасна похибка, сек: 5;
Максимальний струм комутації Imax, A: 16;
Потужність споживання Рпотр, Вт: 1;
Ступінь захисту: IP20;
Діапазон робочих температур, °C: -10 +40;
Вага, г: 150;
Габаритні розміри: 3 модулі типу S (54 мм);

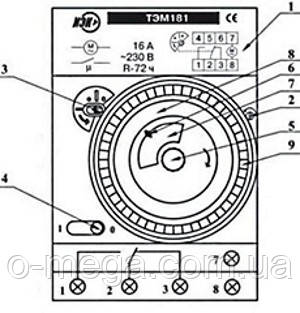

1 - Корпус таймера;
2 - Індикатор роботи годинникового механізму;
3 - Індикатор стану контактів перемикача;
4 - Вимикач приводу перемикача;
5 - Ручка встановлення (корекції) поточного часу;
6 — Покажчик часу;
7 - Внутрішній лімб складається з 12 секторів із тимчасовою дискретністю 5 хв;
8 — Зовнішній лімб складається з 48 секторів із дискретністю 30 хв і доповнений 48 шарнірними сегментами;
9 — Сектор установлення програми.

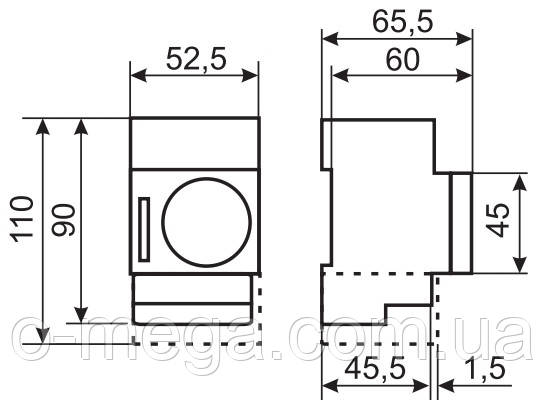

Габаритні розміри:

Принцип роботи:
Таймер містить електронну схему керування, частота імпульсів якої синхронізована кварцовим резонатором. Схема керування призначена для керування рухом мініатюрного крокового електродвигуна, що передає обертання через зубчасте передавання системі установлювальних лімфів, розташованих під прозорою кришкою. Таймер забезпечений двома установними лімбами:
- внутрішній, розділений на 12 секторів з інтервалом по 5 хвилин, що відповідає одній годині та робить за цей час один оберт;
— зовнішній, розділений на 48 секторів з інтервалом по 0,5 години, що відповідає одним цілу добу та робить за цей час один оберт.
Зовнішній лімб забезпечений 48 поворотними секторами, за допомогою яких здійснюється набір добової програми керування технологічним процесом.
Робота таймера ґрунтується на передаванні впливу на групу контактів, що перемикаються, за допомогою секторів. Установлення тимчасових інтервалів програми відбувається перемиканням необхідної кількості секторів до зовнішнього лімфу. Сучасний час встановлюють обертанням за годинниковою стрілкою рифленої ручки, розташованої в центрі внутрішнього лімба.
