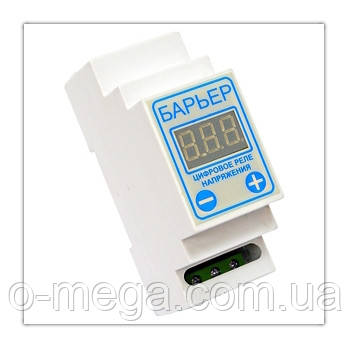

Реле напруги Київ 25A з цифровим налаштуванням DIN

Цифрове реле контролю напруги Бар'єр 25А Київ,
на DIN-рейку.

1. Призначення:
БАР'ЄР мікропроцесорний із цифровим настроюванням (надалі — «Бар'єр») призначений для захисту будь-яких побутових електроприладів (як-от телевізори, комп'ютери, холодильники та ін.) у разі виходу мережевої напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрового настроювання основних параметрів «Бар'єра».

2. Технічні параметри.
Межі працездатності: 100 — 450 В* «Бар'єра» 45-65 Гц*.
Верхній поріг вимкнення навантаження: 230-280 В (250 В**).
Нижній поріг вимкнення навантаження: 150-210 В (170 В**).
Максимальний струм навантаження: 25А***.
Потужність навантаження реле до 5500 Вт.
Час затримки подавання напруги: 3-900 сек (10 сек**).
Діапазон робочих температур: від +10 °C до +50 °C.

*Перемна напруга синусоїдальної форми.
** Настройки за замовчуванням.
***На корпусі «Бар'єра» не маркується.

3. Установка:
Встановіть «Бар'єр» на DlN-рейку та під'єднайте його відповідно до схеми. Здвоєний автоматичний вимикач має бути з струмом вимкнення не більш ніж 75% від максимального струму «Бар'єра».

Призначення клем: Фвх — вхідний фазний дріт; Фових — вихідний фазний дріт; Овх — вхідний дріт нейтралі; Ових — вихідний дріт нейтралі.
Встановіть необхідні значення верхнього та нижнього порогів напруги та часу затримки.
Всі установки здійснюються за допомогою двох клавіш «-» і «+». Перехід із режимів встановлення в робочий режим відбувається автоматично через 5 після останнього натискання клавіш.

4. Порядок експлуатації:
Встановити «Бар'єр» на ВПМ — рейку в щитку біля вхідних запобіжників. Приєднати мережеві дроти згідно з схемою на корпусі «Бар'єра». Подати мережеву напругу та якщо потрібно, провести налаштування параметрів.

5. Принцип дії:
Після увімкнення в мережу «Бар'єр» перевіряє напругу впродовж встановленого часу на відповідність його заданим межі й тільки після цього під'єднує навантаження.
Індикатор напруги та часу здійснюється 3-розрядним індикатором. Під час виходу напруги за встановлені межі «Бар'єр» автоматично вимикає навантаження — водночас контроль мережевої напруги триває, відбиваючись миготінням індикатора. Під час входу напруги в встановлені межі вмикається таймер зворотного відліку часу, після закінчення якого під'єднується навантаження. Упродовж зворотного відліку таймера часу контроль мережевої напруги триває. Навантаження буде під'єднане тільки в тому разі, якщо за встановлений час мережева напруга жодного разу не виходило за встановлені межі.

Приклади схем під'єднання реле контролю напруги:
Є кілька під'єднань реле напруги, залежно від споживачів.

Основне призначення реле напруги — це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

1. Захист 1-фазної мережі. Приклад під'єднання реле напруги:

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад під'єднання реле напруги:

3. Захист 3-фазних споживачів. Приклад під'єднання реле напруги:
