Терморегулятор для акваріума W1301i безкорпусний 12 В (-50...+110) з порогам увімкнення в 0.5 градуса

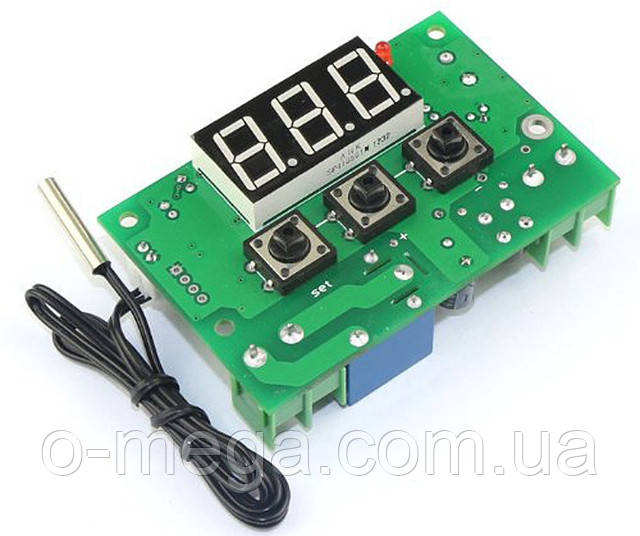

Цифровий безкорпусний 12 В регулятор температури для акваріума з термопарою, -50 ~ +110 °C, струм керування 10 A. Модель XH-W1301i.

Терморегулятор синхронний високої точності XH-W1301i живлення: будь-яке джерело постійного струму 12 вольтів від відомого Китайського виробника XH-Electron Co, Ltd.
Цей терморегулятор має шкалу англійською мовою, тому що постачається для країн Європи. Досить один раз виставити потрібні параметри й усе, можна не турбуватися за результат.

Загальні вказівки:
Цифровий двопороговий, дворежимний, безкорпусний, живлення 12V регулятор температури XH-W1301i призначений для підтримання необхідної температури повітря в акваріумах, теплицях, тераріумах, у системах опалення, для керування температурою теплих Підлога, басейнів, морозильних камер, системи для не замерзання водозливів тощо.

Терморегулятор керується мікроконтролером STM8S003F3P6, який аналізує виміряну цифровим датчиком температуру, порівнює її з заданим значенням, враховує заданий режим роботи, і на підставі цих даних вмикає і вимикає навантаження. Комутація здійснюється електромагнітним реле.

Терморегулятор — контактний (в терморегуляторі застосований релейний силовий елемент). Терморегулятор двопороговий ― верхній і нижній пороги (можливість завдання верхнього значення (порогу) температури вмикання (вимкнення) і нижнього значення (пороги) температури увімкнення (вимкнення).

УВАГА! ГАРАНТИЯ НА ТОВАР - 14 ДНЕЙ!

Опис приладу:

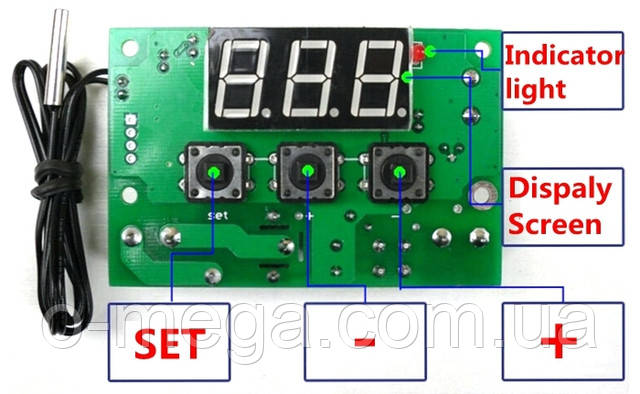

3 кнопки керування: set, +, —.
set — вибирає режим встановлення та налаштування параметрів
+ і — змінюють значення встановлення та параметрів

У режимі C (охолодження) працює так: поки температура нижча за встановлення, контакти реле розімкнуті, після досягнення заданої температури контакти реле замикаються й залишаються в такому положенні до зниження температури на величину встановленого гістерезису (по Стандартний на 2 oС).
У режимі H (нагрівання) працює навпаки

Якщо натиснути кнопку "SET", то кнопками "+" і "-" можна задати температуру вмикання реле (якщо поточна температура НІЖЕ цього значення, то контакти силових клем замикаються.)
Термостат має працювати в парі з нагрівачем або охолоджувачем.

Для встановлення температури контролю необхідно натиснути кнопку SET, після чого кнопками "+" або "-" встановити нову температуру, і ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати впродовж 5 секунд кнопку SET, після чого кнопками "+" або "-" вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути й утримувати кнопку SET, або ж не натискати жодні кнопки впродовж 10 секунд. Для повернення до установок по-умовленню необхідно натиснути й утримувати кнопку "+".

Настроювання параметрів меню з розшифруванням:
P0 — Температура встановлення — 50 oС 110 °C, типово 25 °C.
Охолодження (Cooling) або нагрівання (Heating)  (за замовчуванням С);
P1 — гістерезис (0.5 °C...15 °C, типово 2 °C).
Несиметричний (в мінус від установки), дає змогу знизити навантаження на реле та виконавець на шкоду точності підтримки температури;
P2 — завдання верхньої робочої межі температури -49oС...110 oС (за замовчуванням 110 °C).
Дає змогу звузити діапазон установлення зверху. За температури вище 110 °C (або під час замикання датчика) на індикаторі виводиться HHH;
P3 — завдання нижньої робочої межі температури — 50 oС...110 oС (за замовчуванням — 50 °C).
Дає змогу звузити діапазон установлення знизу. За температури нижче -50 °C (або у разі вимкнення датчика) на індикаторі виводиться LLL;
P4 — корекція температури (-7 °C... +7 °C, за замовчуванням 0 °C).
Дає змогу проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсуву характеристики);
P5 — затримка увімкнення реле (0-10 хв, за замовчуванням 0 хв).
Іноді потрібна для затримки спрацьовування виконавця, критично, наприклад, для компресора холодильника;
P6 — настроювання звукового сигналу сповіщення ON — увімкнений / OFF — вимкнений (за замовчуванням ON — увімкнений).
P7 — встановлення температури увімкнення звукового сигналу сповіщення (0 +110 °C, типово OFF — вимкнений).
Якщо у P6 (настроювання звукового сигналу) обраний параметр OFF — вимкнений, то сигнал перевищення температури подаватися не буде.
P8 — відновлення заводських налаштувань (за замовчуванням вимкнено).

Зміна режиму роботи З (охолоджувач) або H (нагрівач) фактично просто інвертує логіку роботи регулятора температури.
Усі параметри зберігаються після вимкнення живлення.

Цікава особливість — швидкість оновлення показань температури залежить від швидкості зміни температури. У разі швидких змін температури, індикатор оновлює показники тричі за секунду, у разі повільних змін — приблизно вдесятеро повільніше, тобто відбувається цифрова фільтрація результату для підвищення стабільності показань.

Керувальний контролер STM8S003F3P6. Опорна напруга на датчик температури та живлення контролера — стабілізовані 5,0 В на AMS1117-5.0.
Струм споживання термостата в режимі вимкненого реле 19 мА, увімкненого 68 мА (у разі живильної напруги 12,5 В)
Напруга живлення нижча за 12 В під'єднувати небажано, тому що на релі подається напруга на 1,5 В менше живильного. Краще, щоб воно було трохи більшим (13-14 В).

Переваги:

• Універсальність
• Датчик на роз'ємі в комплекті
• Можливість калібрування

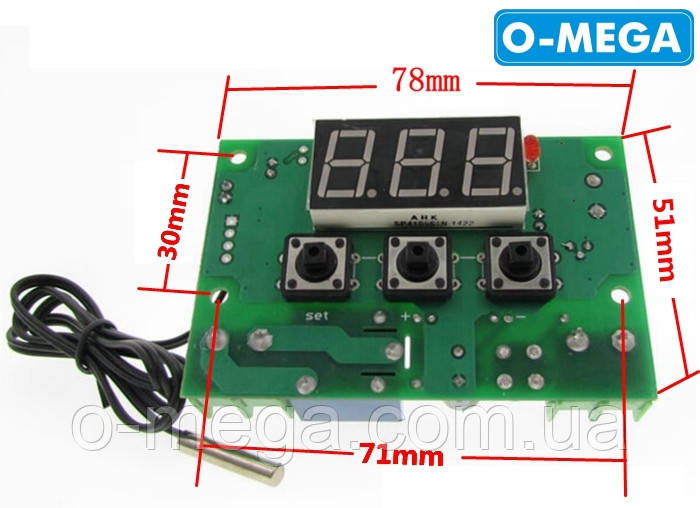

• Малі габарити, маса та вартість

Основні параметри:

• Керувальне реле стоїть на 12 В з NO контактом, комутує струм до 20 А (14VDC) і до 10 А (250VAC).
• Тип датчика — водонепроникний: NTC (10K/3435). Температурний датчик являє собою термоопір 10 кОм, герметично залите в захисний металевий ковпачок. Довжина дроту датчика температури 50 см, але за потреби його можна подовжити.
• Діапазон вимірюваної та контрольованої температури: -50 ~ 110 градусів.
• Точність вимірювання: ± 0.1 °C.
• Точність керування: 0.1 °C.
• Гістерезис: 0.5°C...15°C.
• Частота оновлення: 0.5 сек.
• Напруга живлення: 9-14 вольтів, постійного струму.
• Споживана потужність: < 1W.

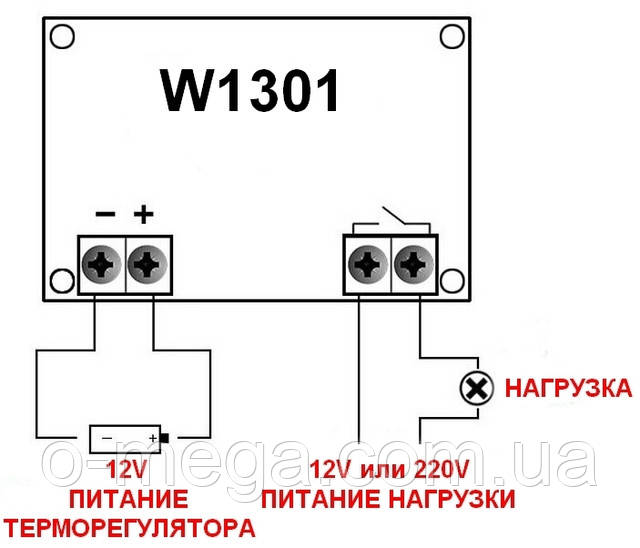

Схема під'єднання терморегулятора:
