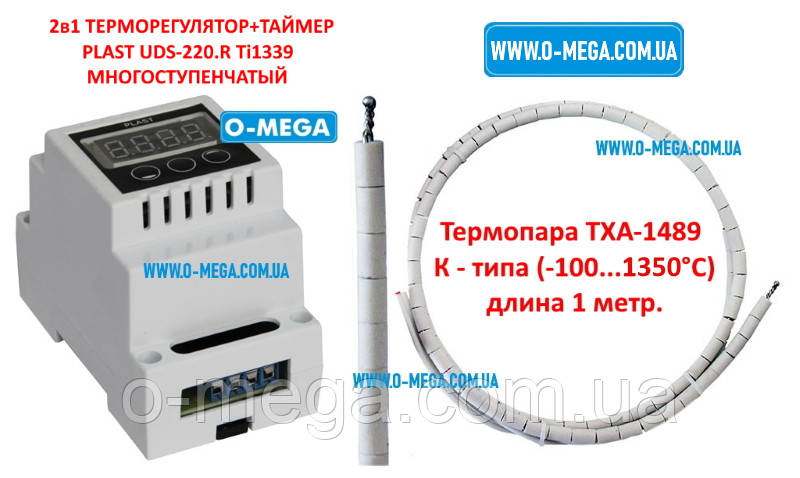

Терморегулятор +таймер PLAST UDS-220.R Ti1339, 2в1, з термопарою ТХА-1489 (100...+1350 °C) 1 метр

2в1 Терморегулятор +таймер цифровий PLAST UDS-220.R Ti1339 багатоступеневий (до 1339 °C),
(10 режимів температур, 10 режимів часу), термопарний, тип термопари:
ТХА (K), TXK (L), DIN рейка, на ток 5А.
Термопара в комплекті TXA-1489 (К-типу 1 метр), максимальна довготривала температура якої +1350 °C.

Загальні вказівки:
Цифровий термопарний терморегулятор таймер PLAST UDS-220.R Ti1339 10x10 DIN (10 режимів температур, 10 режимів часу, де, на кожен відрізок часу призначається необхідна температура) від +5 до +1339 градусів призначений для автоматичного регулювання температури об'єкта (метод двопозиційного регулювання) за за заданим часу в муфельних печах, апаратах для різання та склеювання целофану тощо.

Технічні характеристики терморегулятора:
Напруга живлення: 220 В змінного струму;
Споживана потужність: не більш ніж 5 Вт;
Діапазон вимірюваної та регульованої температури*: від +4 °C до +1350 °C(K) + 600 °C(L);
Тип термопари: ТХА (K), TXK (L);
Точність вимірювання температури: 0,0625°С;
Крок завдання температури 1 °C;
Режим часу роботи 0...999 хв;
Кількість ступенів часу: 10;
Основна похибка вимірювання: 5%;
Час вимірювання: 1с;
Період керування: 1с;
Кількість розрядів індикатора: 4;
Максимально допустима комутована потужність: 1,1 кВт;
Пристрій керування навантаженням: електромагнітне реле;
Режими роботи — нагрівання;
Маса: не більш ніж 0,3 кг;
Термопара (в комплекті): 1 метр, К-типу (сплав: хромель-алюмель).

*Максимальна вимірювана температура залежить від діаметра дроту, що застосовується термопари. Для термопари, що йде в комплекті, максимальна довготривала температура +1350 °C.

Характеристики термопари:
Тип: K;
Температурний діапазон: -100°C...+1350°C;
Як ізоляцію використовується оболонка з кераміки МКРЦ;
Керамічні ізолятори циліндричної форми (діаметром 6,5-7 мм);
Довжина дроту, що займається керамічними ізоляторами: приблизно 300 мм.;
Діаметр термоелектродів 1,2 мм;
Загальна довжина термопари: 1 м;
Вага: 150 г.

Техніка безпеки:
Забороняється експлуатація з ушкодженою ізоляцією та дротом термопари. Не занурювати термопару у воду, тому що він не герметичний. Не розбирати та не проводити ремонт терморегулятора в під'єднаному стані.

Інструкція з експлуатації:
Встановіть терморегулятор на DIN-рейку та під'єднайте його відповідно до схеми:

Під'єднайте термопару. Дотримуйтеся полярності під'єднання термопари! Подайте живлення на терморегулятор. Через 3 секунди терморегулятор показуватиме температуру в місці, коли температура тепла.

Перевірте правильність під'єднання термопари — у разі нагрівання точки спаючої термопари показання мають збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох дротів термопари та клем терморегулятора, чи то дроту термопари закорчуються де-небудь внаслідок перекручування або перегинів дроту термопари.
Якщо під час нагрівання сліпа термопари показання терморегулятора зменшуються, це означає, що термопара під'єднана неправильно, і її дроти необхідно під'єднати навпаки.

Прилад має два режими РОБОТА і СПРАВЖНОСТІ.

Режим РОБОТА:
У режимі РОБОТА прилад вимірює поточну температуру, виводить її на індикатор і регулює задану температуру.

Якщо встановлено час роботи приладу більше нульового значення, після першого виходу вимірюваної температури на задану вмикається зворотний відлік часу (яке можна подивитися натиснувши кнопку ВВЕРХ). Після досягнення значення часу рівного нулю навантаження вимикається, на індикаторі з'явиться напис End. Перехід у режим робота здійснюється натисканням кнопки ВНІЗ.

Режим НАСТРОЮКА:
встановлення нового значення регульованої температури:
Перехід у режим завдання температури здійснюється натисканням кнопки ВВЕРХ або ВНІЗ і утриманням її впродовж секунди. У разі появи на індикаторі заданої температури кнопку треба відпустити. На індикаторі буде зображена температура регулювання в режимі миготіння. Встановлення температури здійснюється натисканням кнопок ВВЕРХ і ВНІЗ. Фіксація значення параметра здійснюється наступним натисканням і утриманням кнопки ВОД.
встановлення нового значення часу роботи:
Натискайте послідовно кнопку ВВОД. У разі появи напису на індикаторі tiX (X-номір щаблі) кнопку ВОД треба відпустити. Для зміни обраного параметра натисніть кнопку ВВЕРХ або ВНІЗ. На індикаторі буде зображено час роботи приладу (у хвилинах) після першого виходу вимірювальної температури на задану. Межі регулювання 0...999. Встановлення параметра здійснюється натисканням кнопок ВВЕРХ і ВНІЗ. Фіксація значення параметра здійснюється кнопкою ВОД.
встановлення нового значення гістерезису:
Натискайте послідовно кнопку ВВОД
У разі появи напису на індикаторі Гіс кнопку ВВОД треба відпустити. Для зміни обраного параметра натисніть кнопку ВВЕРХ або ВНІЗ. На індикаторі буде зображена температура гістерезису (температура вимкнення навантаження = (t*C) - (Гис) підбирається експериментально) у режимі миготіння. Встановлення температури здійснюється натисканням кнопок ВВЕРХ і ВНІЗ. Фіксація значення параметра здійснюється кнопкою ВОД.
встановлення типу термопари:
Натискайте послідовно кнопку ВВОД
У разі появи напису на індикаторі tYP кнопку ВДВ треба відпустити. Для зміни обраного параметра натисніть кнопку ВВЕРХ або ВНІЗ. На індикаторі буде зображений номер типу термопари. Номер 0 відповідає типу TXA (K), 1 типу TXK (L). Установлення типу термопари здійснюється натисканням кнопок ВВЕРХ і ВНІЗ. Фіксація значення параметра здійснюється кнопкою ВОД.
Встановлення нового значення коефіцієнта посилення:
Натискайте послідовно кнопку ВВОД
У разі появи напису на індикаторі CoF кнопку ВДВ треба відпустити. Для зміни обраного параметра натисніть кнопку ВВЕРХ або ВНІЗ. На індикаторі буде зображений коефіцієнт посилення підсилювача термопари (стандартне значення — 83.6).
У разі зміни параметрів термопари (старіння, окиснення) можливе регулювання коефіцієнта посилення підсилювача термопари.
Встановлення коефіцієнта посилення здійснюється натисканням кнопок ВВЕРХ і ВНІЗ. Межі регулювання 50-250.
Фіксація значення параметра здійснюється кнопкою ВОД.
встановлення нового значення калібрування:
Натискайте послідовно кнопку ВВОД
У разі появи напису на індикаторі CAL кнопку ВВОД треба відпустити. Для зміни обраного параметра натисніть кнопку ВВЕРХ або ВНІЗ. На індикаторі буде зображено значення калібрування показань температури. Якщо відбиття температури терморегулятора не збігаються з еталонним термометром — додайте (зменште) значення цього параметра на величину незападання з еталонним термометром. Межі регулювання –60...+60. Встановлення параметра здійснюється натисканням кнопок ВВЕРХ і ВНІЗ.
Фіксація значення параметра здійснюється кнопкою ВОД.
У режимі НАСТРОЙКА — якщо упродовж 3 сек не було зроблено натискань на кнопки прилад переходить у режим РОБОТА. Під час обривання термопари та температури менше +2 градусів на індикаторі приладу з'явиться напис — obr (орив) і нагрівання буде вимкнене.
У разі неправильного значення калібрування (наприклад, поточна температура 20 градусів, а значення калібрування — 30) на індикаторі приладу з'явиться напис — Err (помилка) і нагрівання буде вимкнене.

Правила зберігання:
Зберігати терморегулятор треба в сухому опалювальному приміщенні за температури повітря від +5 °C до +40 °C.

Гарантійні зобов'язання:
Виробник гарантує нормальну роботу терморегулятора впродовж одного року з дня продажу та надає право безплатного ремонту виробу, якщо немає механічних пошкоджень. Ремонт і обмін здійснюється за місцем придбання.
