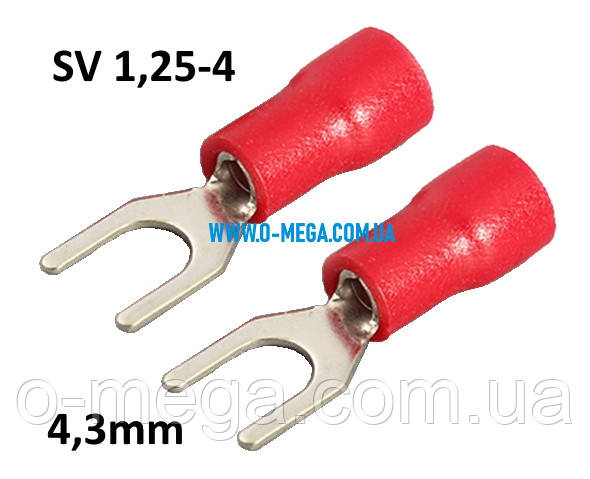

Наконечник вилковий із ізоляцією SV 1,25-4 (0,5-1,5/4 мм2)
Наконечник вилковий із ізоляцією SV 1,25-4 (0,5-1,5/4 мм2).
Призначення: Кабельний наконечник для віконцювання мідних дротів і приєднання їх до пристроїв, що мають контактні групи з болтами (гвинтами).
Метод монтажа: Опресовка.
Матеріал виготовлення: Мідь з електролітичним лущенням, ізоляція — ПВХ, який не підтримує процес горіння.
Маркування: Перші цифри означають середній переріз кабелю (діапазон перерізів) мм2, на який розрахований цей кабельний наконечник, а цифри, зазначені через дефіс або дріб'язок, означають діаметр отвору під болт (мм).
Під час опресування наконечників кільцевих, із ізоляцією, обтискати треба тільки гільзу наконечника. Ізоляція опресування НЕ підлягає.
Розміри наконечника кільцевого, із ізоляцією:
Переріз кабелю — 0,5-1,5 мм2;
E - 4,3 mm;
B - 6,4 mm;
L - 21,2 mm;
L1 - 10 mm;
d - 1,7 mm.
Колір ізоляції — червоний.
Внимание! Для опресування наконечників кільцевих, із ізоляцією SV, рекомендуємо використовувати опресувальні кліщі HS-30J.
Придбати пресклещі HS-30J можна, пройшовши за посиланням: ЖМІТЕ ЗДІЙСЯ.
Основні | |
---|---|
Виробник | Takel |
Країна виробник | Китай |
Тип елемента кріплення кабелю | Накінечник для кабелю |
Конструкція | Пряма |
Матеріал виробу | Мідь луджена |
Тип накінечника | Вилка |
Спосіб монтажу | Опресовування |
Наявність ізоляції | Так |
Матеріал ізоляції | Полівінілхлорид |
Колір ізоляції | Червоний |
Діаметр отвору кріплення | 4.3 мм |
Одноразове з'єднання | Так |
Кількість в упаковці | 100 шт. |
Стан | Новий |
- Ціна: 1,18 ₴
