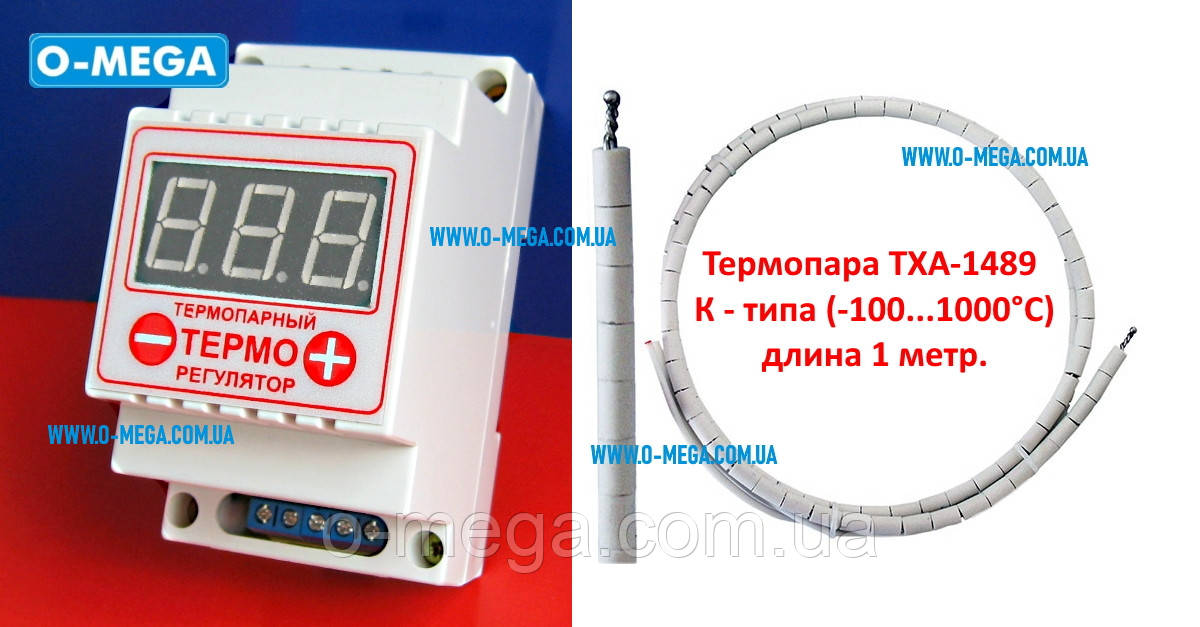

Терморегулятор цифровий термопарний ЦТР-2т 10A з термопарою ТХА-1489 (-100...+999°C) 1 метр

Терморегулятор цифровий ЦТР-2т (-99...+999),
двох пороговий, термопарний, тип термопари:
ТХА (K), на DIN рейку, струм 10A.
Термопара в комплекті TХА-1489 (К-типу 1 метр), максимальна температура якої +999°С.

Загальні вказівки:
Цифровий термопарный терморегулятор ЦТР-2т призначений для підтримки необхідної температури в муфельних печах, апарати для різання і склеювання целофану і т. д.

Терморегулятор ― контактний (в терморегуляторі застосований релейний силовий елемент). Терморегулятор двопороговий ― верхній поріг + гістерезис (нижній поріг) можливість завдання верхнього значення (порогу) температури відключення і гістерезису нижнього значення (порогу) температури включення. Режим роботи ― нагрівання.

Терморегулятор керується мікроконтролером, який аналізує виміряну термопарою температуру, порівнює її з заданим значенням, враховує заданий режим роботи, і на підставі цих даних включає і відключає навантаження.

Застосовувана термопара До-типу (хромель-алюмель).

Призначення терморегулятора:
Терморегулятор термопарный, двох пороговий, цифровий ЦТР-2т являє собою автоматичний пристрій і призначений для високоточного підтримки температури шляхом керування нагрівальним пристроєм об'єкта контролю.

Технічні характеристики терморегулятора:
Напруга живлення: 160-250 Вольт.
Тип термопари: ТХА (K).
Діапазон вимірюваної температури* : від -99°С до +999°С.
Величина гістерезису: від 1°С до 200°С.
Діапазон регульованої температури: від 0 °С до +999°С.
Точність завдання порога і відображення температури в діапазоні:
Межа вимірювання від -40°С до +400°С. Точність ± 1% ± 3°Пн.
Межа вимірювання від -99°С до +999°С. Точність ± 2% ± 15°С.
Максимально допустима комутована потужність: 2,0 кВт.
Режими роботи ― нагрівання.
Термопара (в комплекті): 1 метр, До-типу (сплав: хромель-алюмель).

*Максимальна вимірювана температура залежить від діаметру дроту застосовуваної термопари. Для термопари, що йде в комплекті, максимальна довготривала температура +999°С.

Характеристики термопари:
Тип: K;
Температурний діапазон: -100°C...+999°C;
В якості ізоляції використовується оболонка з кераміки МКРЦ;
Керамічні ізолятори циліндричної форми (діаметром 6,5-7 мм);
Довжина проводу, займана керамічними ізоляторами: близько 300 мм;
Діаметр термоэлектродов 0,8 мм;
Загальна довжина термопари: 1 м;
Вага: 150 р.

Техніка безпеки:
Забороняється експлуатація з пошкодженою ізоляцією і проводом термопари. Не занурювати термопару у воду, т. к. він не герметичний. Не розбирати і не проводити ремонт терморегулятора в підключеному стані.

Інструкція з експлуатації:
Встановіть терморегулятор на DIN-рейку і підключіть його згідно зі схемою. Здвоєний автоматичний вимикач повинен бути з струмом відключення не більше 75% від максимального струму терморегулятора.

Призначення клем:
~220В ― вхідна мережеве напруга;
НР ― Нормально Розімкнутий контакт;
О ― Загальний контакт;
НЗ ― Нормально Замкнутий контакт.

Підключіть термопару. Дотримуйтесь полярності підключення термопари! Подайте харчування на терморегулятор. Через 3 секунди терморегулятор буде показувати температуру в місці спаю термопари.
Перевірте правильність підключення термопари ― при нагріванні точки спаю термопари показання повинні збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох проводів термопари і клем терморегулятора, або ж дроти термопари закорочуються де-небудь внаслідок перекручення або перегинів проводу термопари.
Якщо при нагріванні спаю термопари показання терморегулятора зменшуються, це означає, що термопара підключена невірно і її проводу необхідно підключити навпаки.
1. Для встановлення верхньої межі температури натисніть на позначку (+), на індикаторі з'являться (U ) верхніх рисочки, а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+) встановіть необхідну температуру.
Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.
2. Для встановлення величини гістерезису натисніть на мітку (-), на індикаторі з'явиться символ налаштування (GiS), а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+) встановіть необхідну величину гістерезису. Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане і терморегулятор перейде в робочий режим.
Нижній поріг температури обчислюється так: U_=U· GiS і може приймати значення від -99°С до 998°С.
3. Помістіть термопару в місце, в якому потрібно підтримувати температуру.
4. Показання індикатора будуть поступово наближатися до заданої температури. При недостатній потужності нагрівального приладу необхідна температура може бути не досягнута, а при надмірно надлишкової може проскакувати задане значення, т. к. потужний нагрівальний прилад чинності теплової інерції продовжує виділяти якийсь час тепло навіть після відключення електроживлення.
5. При випаровуванні вологи з поверхні датчика температури можливе спотворення вимірюваної температури.

Правила зберігання:
Зберігати терморегулятор слід в сухому опалювальному приміщенні при температурі повітря від +5°С до +40°С.

Гарантійні зобов'язання
Виробник гарантує нормальну роботу терморегулятора протягом одного року з дня продажу і надає право безкоштовного ремонту виробу при відсутності механічних ушкоджень. Ремонт та обмін здійснюється за місцем придбання.
