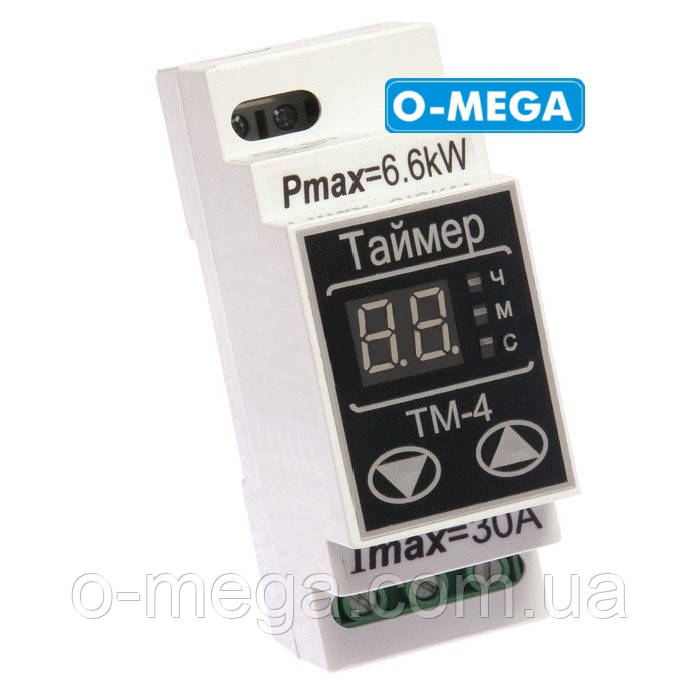

Таймер ТМ-4 цифровий 30A DIN

Таймер (реле часу) цифровий багатофункціональний ТМ-4 (30А),
з кріпленням на рейку DIN
і можливістю дистанційного запуску*.

Призначення:
Таймер (реле часу) призначений для включення і вимикання навантаження в циклічному або разовому режимі, у відповідності з заданими Вами інтервалами часу.
Прилад виконаний в корпусі для монтажу на ДІН-рейку.
Індикатор на приладі відображає отсчитываемые інтервали часу в десятих долях секунди, секундах, хвилинах і годинах.
* У верхній частині корпусу приладу розміщений роз'єм, для можливості швидкого встановлення провідної кнопки дистанційного запуску.

Технічні характеристики:
1. Напруга живлення: 150-280 Вольт.
2. Максимальний струм на контактах реле вказаний на корпусі приладу: 30А.
3. Кількість програм роботи: 8.
4. Мінімальний розмір інтервалів часу: 0,1 секунди.
5. Максимальний розмір інтервалів часу: 99 годин +59 хвилин +59,9 секунди.
6. Затримка, не більше:
при замиканні кнопки старт: 0,01 секунди.
при замиканні кнопки стоп: 0,01 секунди.
при включенні реле: 0.02 секунди.
при виключенні реле: 0,02 секунди.
6. Похибка відліку в діапазоні температур від 0 °С до +40 °С, не більше: 1%.
7. Ступінь захисту приладу: IP20.

Опис програм:
Програми Р1 і Р5 (разові програми).

При натисканні на кнопку (пуск), таймер включить навантаження, відрахує заданий інтервал t1, відключить навантаження і перейде в СТАН СТОП. Числове значення інтервалу t1 для будь-якої програми = t1 годин + t1 хвилин + t1 секунд + t1 десятих часток секунди.

Програми Р2 і Р6 (разові програми).

При натисканні на кнопку (пуск), таймер відрахує інтервал часу t1, після закінчення інтервалу t1 включить навантаження, відрахує інтервал t2, відключить навантаження і перейде в СТАН СТОП. Числове значення інтервалу t2 для будь-якої програми = t2 годин + t2 хвилин + t2 секунд + t2 десятих часток секунди.

Програма Р3 і Р7 (циклічні програми).

При натисканні на кнопку (пуск), таймер включить навантаження, відрахує заданий інтервал t1, відключить навантаження, далі відрахує заданий інтервал t2, знову включить навантаження і так далі по колу.

Програми Р4 і Р8 (циклічні програми).

При натисканні на кнопку (пуск), таймер відрахує заданий інтервал t1, включить навантаження, далі відрахує заданий інтервал t2, відключить навантаження і так далі по колу.

При відліку інтервалів часу (СТАН ПУСК), якщо залишився час більше 1 години, відображається кількість годин, що залишилися до кінця інтервалу часу, світиться світлодіод, позначений буквою Ч (Годинник). Якщо час, що залишився, менше години, але більше 1 хвилини, відображається кількість хвилин, що залишилися до кінця інтервалу часу, світиться світлодіод, позначений буквою М (Хвилини). Якщо ж менше 1 хвилини, відображається кількість секунд, що залишилися до кінця інтервалу часу, світиться світлодіод, позначений буквою З (Секунди). Відповідний світлодіод Ч, М або З блимає з частотою 1 раз в секунду. Якщо час, що залишився, менше 10 секунд, відображає кількість секунд, і, через кому, кількість десятих часток секунди.

У програмах 1,2,3,4, при пропажі живлення і подальшому відновленні живлення таймер перейде в СТАН СТОП. У програмах 5,6,7,8, якщо при зникненні живлення таймер перебував у СТАНІ ПУСК, при подальшому відновленні живлення таймер продовжить роботу. Якщо, при пропажі живлення, реле було включеним, при відновленні живлення реле буде включено, однак відлік часу включеного стану почнеться спочатку. Якщо реле було виключеним, реле залишиться вимкненим, відлік часу вимкненого стану почнеться спочатку.

Програма роботи і інтервали t1 і t2 встановлюються користувачем з допомогою кнопок. Значення зберігаються в енергонезалежній пам'яті.

Якщо немає необхідності в автоматичному, без участі людини, запуску таймера при відновленні живлення, особливо при малих розмірах інтервалів часу, не рекомендується використовувати програми Р5, Р6, Р7 і Р8.
