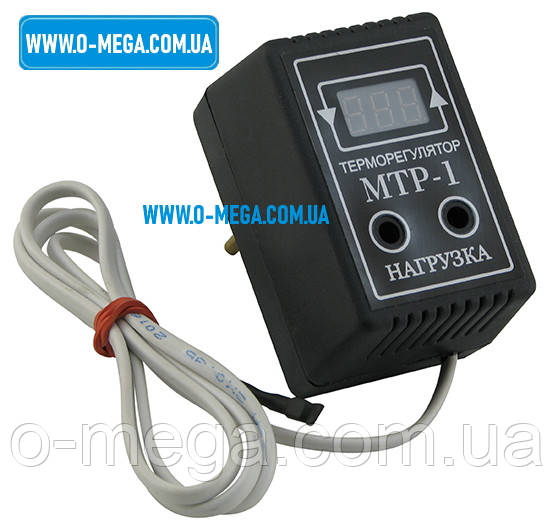

Терморегулятор електронно-цифровий МТР-1 Gremilton (-55...+125)
Терморегулятор електронно-цифровий МТР-1 (10А)
з цифровим датчиком температури DS18B20.
Терморегулятор однопороговий у розетку Gremilton.
Загальні вказівки:
Цифровий терморегулятор МТР-1 призначений для підтримки необхідної температури повітря в акваріумах, теплицях, тераріумах, у системах опалення, для керування температурою в лабораторіях, йогуртницях, під час обігріву вульїв взимку, теплих підлог, басейнів, системи для не замерзання водосливів тощо.
Терморегулятор керується мікроконтролером, який аналізує виміряну цифровим датчиком DS18B20 температуру, що вирівнює її з заданим значенням, враховує заданий режим роботи, і на основі цих даних вмикає і вимикає навантаження. Комутація здійснюється електромагнітним реле
Терморегулятор — контактний (в терморегуляторі застосований релейний силовий елемент). Терморегулятор — однопороговий (можливість завдання верхнього значення температури, нижній поріг заданий програмно на рівні -0,2 °C від верхнього, заданого Вами, порога). Режим роботи — нагрев!
Можлива робота як з активним навантаженням (електролампи, ТЕНи та інші нагрівальні прилади), так і з пасивної (трансформатори, блоки контролю живлення, перетворювачі та інші прилади)
Призначення терморегулятора:
Терморегулятор цифровий МТР-1 являє собою автоматичний пристрій і призначений для високоточного підтримання температури способом керування нагрівальним пристроєм об'єкта контролю.
Технічні характеристики:
Напруга живлення: 150-280 вольтів.
Датчик температуры: DS18B20.
Діапазон вимірюваної температури: -55°С +125°С.
Точність вимірювання температури: 0,0625°С.
Діапазон регульованої температури: -54 °C +124 °C.
Точність завдання порога та зображення температури в діапазоні:
від -9,9 °C до +99,9 °C ±0,1 °C.
від -55 °C до -10 °C і від +100 °C до + 125 °C ±1 °C.
Максимальний струм навантаження: 10 А.
Режими роботи — нагрівання.
Техніка безпеки:
Забороняється експлуатація з ушкодженою ізоляцією й дротом датчика температури. Не занурювати температурний датчик у воду, тому що він не герметичний. Монтаж, завантаження і вивантаження атласу здійснювати у разі вимкненого від мережі терморегулятора. Не розбирати та не проводити ремонт терморегулятора в під'єднаному стані.
Інструкція з експлуатації:
Помістіть датчик температури в місце, у якому необхідно підтримувати температуру.
Якщо прилад виготовлений у корпусі для встановлення на DІН-рейку, встановіть прилад на Дин-рейку та під'єднайте згідно з схемою, зображеною на стінці приладу. Якщо ж прилад у корпусі з вилкою та розеткою, під'єднайте у розетку на корпусі терморегулятора нагрівальний прилад, якщо використовується режим нагрівання, або компресор охолоджувального пристрою, якщо використовується режим охолодження.
Встановіть нижній і верхній поріг температури та режим роботи терморегулятора (якщо Ви раніше не встановили їх).
Показання індикатора поступово наближатимуться до заданого значення. Про увімкнене реле (вмикне навантаження) сигналізує миготлива точка в правому нижньому кутку індикатора.
У разі недостатньої потужності нагрівального елемента (охолоджувального встановлення), задана температура може бути не досягнута, а за надмірної надмірної може проскачувати задане значення, оскільки потужний нагрівальний елемент продовжує виділяти тепло і після вимкнення електроживлення.
Під час увімкнення терморегулятора в мережу, спочатку на індикаторі з'являється версія програми, потім символ режиму роботи: або , а після цього виводиться температура на датчику (температура того місця, куди поміщений датчик).
Для МТР-1: Під час натискання на кнопку або кнопку на індикаторі зобразиться миготливе значення порога температури. Далі кнопкою це значення можна збільшити, а кнопкою зменшити. З режиму встановлення терморегулятор вийде за 3 секунди після останнього натискання кнопки.
Для МТР-2: Під час натискання на кнопку на індикаторі зобразиться миготливе значення верхнього порога температури. Далі кнопкою це значення можна збільшити, а кнопкою зменшити. З режиму встановлення терморегулятор вийде за 3 секунди після останнього натискання кнопки.
Під час натискання на кнопку на індикаторі зобразиться миготливе значення нижнього порога температури. Далі кнопкою це значення можна збільшити, а кнопкою зменшити. З режиму встановлення терморегулятор вийде за 3 секунди після останнього натискання кнопки.
Для МТР-1: У разі одночасного натискання на обидві кнопки на індикаторі зобразиться символ режиму роботи терморегулятора (нагрівання).
Для МТР-2: У разі одночасного натискання на обидві кнопки на індикаторі зобразиться символ режиму роботи терморегулятора. Натисканням на будь-яку кнопку режим можна змінити на іншу.
Режим «нагрівання» виводиться символом . У режимі «нагрівання», якщо температура об'єкта опуститься нижче нижнього порогу температури, реле буде увімкнене, якщо підніметься вище верхнього порога — реле вимкнене.
Режим «охолодження» виводиться символом . У режимі «охолодження», якщо температура підніметься вище верхнього порога — реле буде увімкнене, якщо опуститься нижче нижнього порога — реле вимкнене.
Режим «вікно» виводиться символом . У режимі «вікно», якщо температура нижче нижнього порога або вище верхнього — реле буде вимкнене, якщо вище нижнього порогу, але нижче верхнього — реле буде увімкнене.
Режим «зворотне вікно» виводиться символом . У режимі «зворотне вікно», якщо температура нижче нижнього порога або вище верхнього — реле буде увімкнене, якщо вище нижнього порога, але нижче верхнього — реле буде вимкнене.
Для МТР-1 і МТР-2: Після перегляду/зміни режиму роботи, через 5 сек. після останнього натискання кнопки терморегулятор перейде в режим демонстрації мінімального та максимального значення температури та кількості увімкнень реле (навантаження) за час, що пройшов після попереднього скидання цих показань.
Спочатку на індикаторі з'являться символи «LLL», після цього мінімальна температура, потім символи «ННН», далі максимальна температура, далі дані про кількість увімкнень реле (навантаження): символи n1 і числове значення n1, n2 і числове значення n2, n3 і числове значення n3, потім прокреслити, і після цього терморегулятор перейде в режим індикації поточної температури. Ці дані можуть бути корисні під час відстрочування обладнання. Кількість увімкнень реле розраховується в такий спосіб N = n1 + n2*256. Параметр n3 призначений для виробника. Якщо під час індикації мінімального та максимального значення, символів «LLL» и «ННН» натиснути будь-яку кнопку, на індикаторі з'являться символи «ЕЕЕ», а значення мінімальної та максимальної температури за минулий час і параметри n1 и n2 будуть стерти з пам'яті, і реєстрація почнеться з поточного моменту.
Порогові значення температури, режим роботи та значення мінімуму та максимуму зберігаються в енергонезалежній пам'яті приладу.
Під час обривання або короткого замикання в ланцюзі датчика температури реле буде вимкнене (навантаження буде вимкнене), на індикаторі висвітлиться символ «Err».
УВАГА! За недостатньої потужності нагрівального елемента, задана температура може бути не досягнута, а за надмірної потужності нагрівача температура може перевищувати задане значення, оскільки потужний нагрівальний елемент виділяє тепло та після вимкнення електроживлення.
Вибирайте потужність нагрівального елементу відповідно до обсягу Алана.
Правила зберігання:
Зберігати терморегулятор треба в сухому опалювальному приміщенні за температури повітря від +5 °C до +40 °C.
Гарантійні зобов'язання:
Виробник гарантує нормальну роботу терморегулятора впродовж одного року з дня продажу та надає право безплатного ремонту виробу, якщо немає механічних пошкоджень. Ремонт і обмін здійснюється за місцем придбання.
Доставляємо по Україні.
Основні | |
---|---|
Країна виробник | Україна |
Вид терморегулятора | Електронний |
Область застосування терморегулятора | Водонагрівачі, Інфрачервоні обігрівачі, Кондиціонування приміщення, Обігрів труб, Радіатори, Сауни і лазні, Системи сніготанення та антиобледеніння, Тепла підлога, Електричні котли |
Максимальна сила струму | 10 А |
Напруга мережі | 220~240 В |
Дисплей | Так |
Гарантійний термін | 6 міс |
Стан | Новий |
Користувальницькі характеристики | |
Тип монтажу терморегулятора | У розетку |
Виробник | Gremilton |
