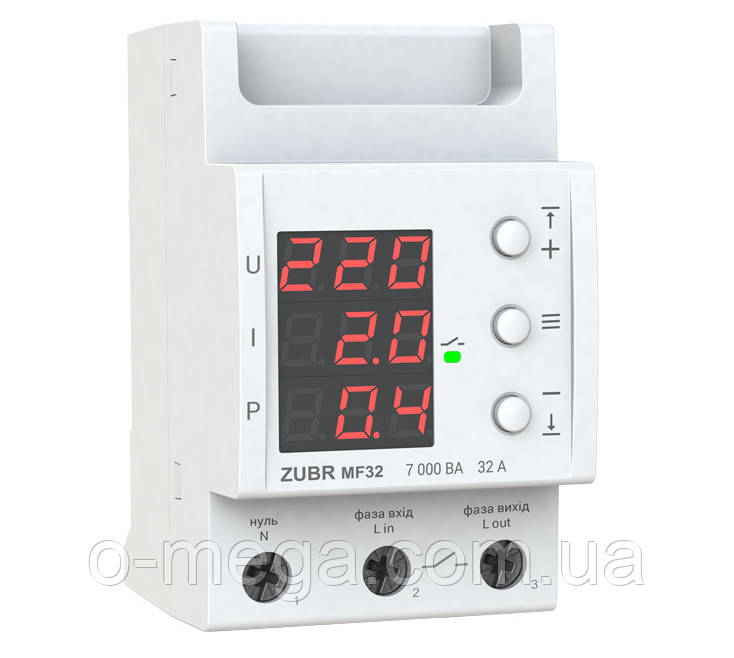

Багатофункціональне реле ZUBR MF 32 з термозахистом

Багатофункціональне реле контролю напруги
з термозахистом.
ZUBR MF32.

Опис:
Багатофункціональне реле ZUBR MF призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму й активної потужності. З його допомогою ви можете обмежувати рівень електроспоживання всього дому. Реле діє за принципом відсікача: у разі перевищення встановлених значень — вимикає навантаження.

Затримка увімкнення навантаження:

Реле відновить подавання навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете встановити час затримки подавання навантаження від 3 до 600 с. Для чутливого до частих увімкнень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки на 120-180 с.

Ви можете встановити затримку вимкнення навантаження за безпечного перевищення споживання струму й активної потужності. Діапазон часу затримки становить від 0 до 240 с.

Подавання напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).

Точність вимірювання напруги та струму:

Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете скоригувати відображення цих параметрів відповідно до вашого контрольного пристрою.

Безпека під час експлуатації:

Корпус пристрою виготовлений із негорючого полікарбонату. Також реле обладнане термодатчиком, який захищає від перегрівання.

Просте керування:

Керування багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де ви можете настроювати максимальний струм і споживану потужність. У меню встановлюється час затримки увімкнення напруги, а також час вимкнення подавання навантаження у разі перевищення допустимих значень струму та потужності.

Реле зберігає критичні значення напруги, струму й активної потужності в енергонезалежній пам'яті.

Зручний монтаж:

Багатофункціональне реле встановлюється в розподільний щиток на стандартну DIN-рейку. Ширина пристрою становить усього 53 мм.

Технічні дані:

1. пледелі напруги: верхній 220-280 В нижній 120-210 В.
2. Час вимкнення у разі перевищення: понад 264 В - 0,04 с, 220-264 В - 0,5 с.
3. Час вимкнення у разі зниження: 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с.
4. Оновна межа струму: 0,1-32 А.
5. Обмеження активної потужності: 0,1-7 кВт.
6. Точність вимірювання сили струму: ±0,1 А ±2%.
7.Термозахист: Є.
8.TrueRMS: Є.
9.Проф. затримка вимкнення: Є.
10.Номальний струм навантаження: 32 А (макс. 40 А впродовж 10 хв).
11. Номінальна потужність навантаження: 7000 ВА.
12. Напруга живлення: не менш ніж 100 В не більш ніж 420 В.
13.Маса: 0,21 кг ±10%.
14.Габаритні розміри: 70 * 85 * 53 мм.
15.Під'єднання: не більш ніж 16 мм2.
16.Кол-у ком-цій під нагр., не менш ніж: 100 000 циклів.
17.Кол-у ком-цій без нагр., не менш ніж: 1 000 000 циклів.
18.Степінь захисту за ГОСТ 14254: IP20.

Комплект постачання:
ZUBR MF32 1 шт.
Тех. паспорт, інструкція зі встановлення та 1 шт. експозиції
Пакувальна коробка 1 шт.

Приклади схем під'єднання реле контролю напруги:
Є кілька під'єднань реле напруги, залежно від споживачів.

Основне призначення реле напруги — це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

1. Захист 1-фазної мережі. Приклад під'єднання реле напруги:

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад під'єднання реле напруги:

3. Захист 3-фазних споживачів. Приклад під'єднання реле напруги:
