Реле контролю напруги D2-40 red з термозахистом

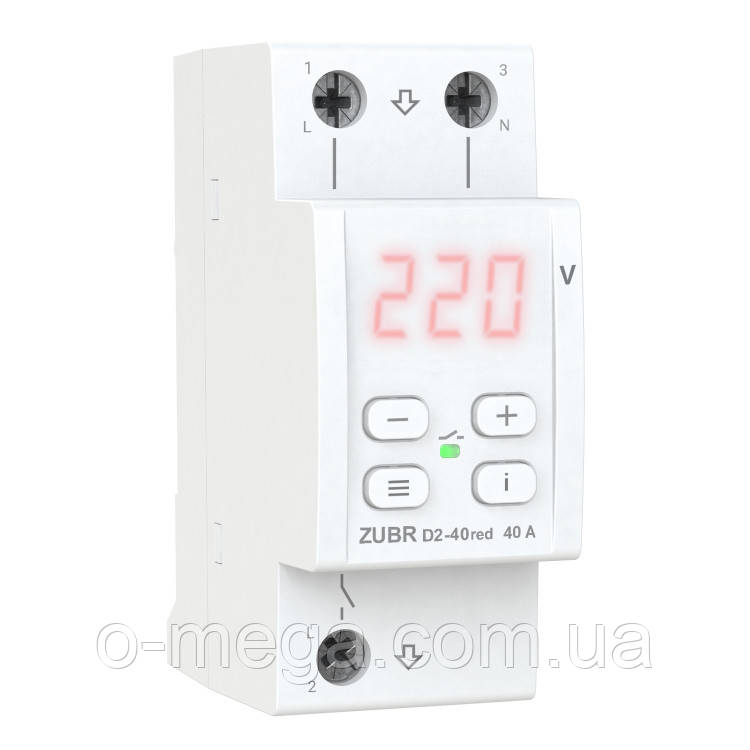

Реле контролю напруги ZUBR D2-40 red (40А DIN з термозахистом )

Опис:
Реле напруги ZUBR D2 red призначені для захисту устаткування від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащене термозахистом.

Однофазне реле напруги в компактному корпусі з термозахистом.

Висока точність вимірювання TrueRMS

ZUBR D2 red з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимикання навантаження

Ви можете активувати професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.

Підвищена безпека завдяки термозащите

Реле напруги ZUBR D2-40 red оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80°С.

Затримка включення навантаження

У пристрої передбачено 2 типу включення затримки навантаження:

— коли відлік часу до подачі навантаження відраховується з моменту стабілізації напруги;

— коли відлік починається з моменту відключення реле.

Час затримки можна встановити від 3 до 600 с, в залежності від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

Журнал аварійних спрацьовувань

Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту).

Оснащене реле напруги ZUBR цифровим табло і кнопковим керуванням, корпус виготовлений з негорючого полікарбонату. Встановлюється реле напруги на вході електромережі в будинок на дін-рейку.

Призначення:
ZUBR D2-40 red призначений для захисту електрообладнання від відхилення напруги мережі (220 В) в заданих межах. Основний перелік захищуваного електрообладнання наступний: побутові споживачі струму такі, як холодильники, телевізори, відео - та аудіотехніка, комп'ютери, а також інше електрообладнання, чутливе до відхилень напруги.

Якість напруги мережі має відповідати державним стандартам і дорівнювати 220 В. з незначними відхиленнями. На це напруга орієнтуються виробники побутової техніки при проектуванні і виготовленні. Але реальне напруга мережі не завжди відповідає цим стандартам. Можуть відбуватися перепади напруги від 160 до 380 В, викликані цілим рядом факторів, серед яких можна виділити наступні:

— обрив і потрапляння нульового проводу на одну з фаз в повітряних лініях (найбільш поширене в приватному секторі, де переважають повітряні лінії електропередач);

— перекіс фаз, викликана перевантаженням однієї з фаз якимось потужним споживачем;

— застаріле обладнання підстанцій, не відповідне збільшеної потужності споживачів.

Від цих та багатьох інших факторів допоможе врятувати Вашу апаратуру прилад Бар'єр ZUBR D2-40 red.

Технічні дані:
Категорія продукції: Реле напруги;
Струм, А: 40;
Спосіб монтажу: На DIN-рейку;
Кількість фаз: 1 ф. (230 Вольт);
Термозахист: Є;
TrueRMS: Є;
Проф. затримка відключення: Є;
Нижня межа напруги: 120-210 В;
Верхня межа напруги: 220-280 В;
Номінальна потужність навантаження: 8800 ВА;
Час відключення навантаження при зниженні напруги: 0,1-10,0 з (>120), не більше 0,04 с (<120В);
Час відключення навантаження при перевищенні напруги: не більше 0,04 с;
Номінальний струм навантаження: 40 А (макс. 50 А протягом 10 хв.);
Час затримки включення навантаження: 3-600 с;
Тип реле: Поляризоване;
Споживання струму: не більше 2,8 мА;
Перетин дроту: не більше 16 мм2;
Маса: 0,17 кг;
Габаритні розміри (Ш х В х Г):36 х 85 х 66 мм;
Кількість комутацій під навантаженням, не менше 10 000 циклів;
Кількість комутацій без навантаження, не менше: 500 000 циклів;
Ступінь захисту за ГОСТ 14254: IP20;

Комплект поставки:
ZUBR D2-40 red - 1 шт.
Тих. паспорт, інструкція по установці - 1 шт.
Пакувальна коробка - 1 шт.

Приклади схем підключення реле контролю напруги:
Існує кілька підключень реле напруги, залежно від споживачів.

Основне призначення реле напруги - це захист від критичних стрибків напруги в мережі, які можуть призвести до аварійних ситуацій.

1. Захист 1-фазної мережі. Приклад підключення реле напруги:

2. Захист 3-фазної мережі з 1-фазними споживачами. Приклад підключення реле напруги:

3. Захист 3-фазних споживачів. Приклад підключення реле напруги:
