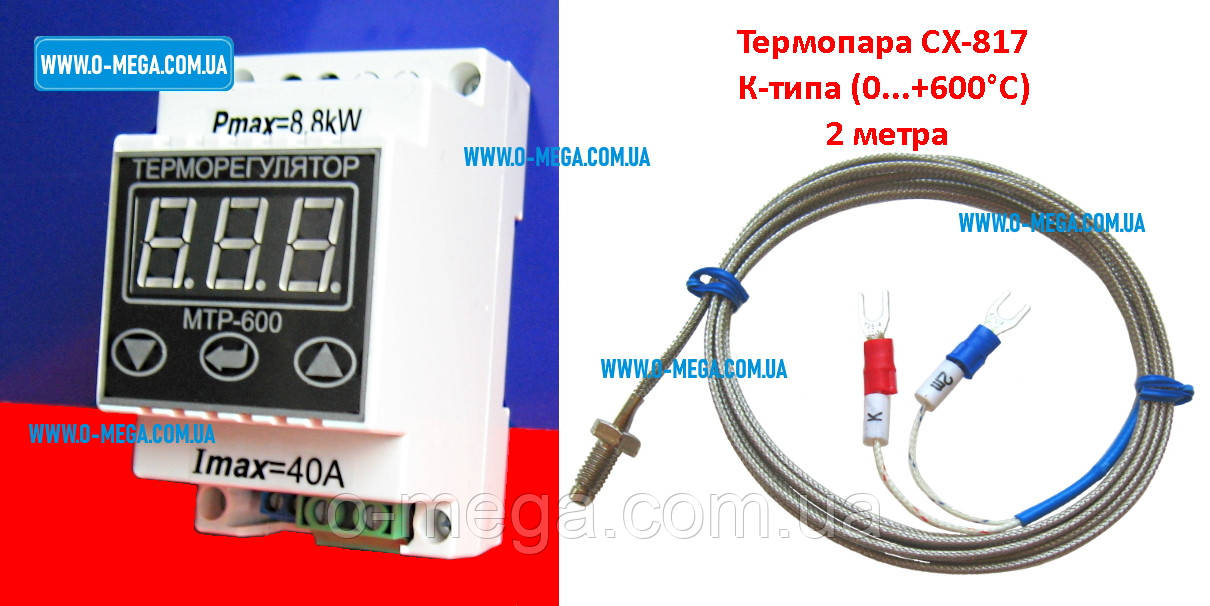

Терморегулятор цифровий термопарний МТР-600 (-30 °C...+600 °C) з термопарою CX817, K-типу 2 метри (0...600 °C)

Терморегулятор цифровий МТР-600 (до 600 °C),
двох пороговий, термопарний, тип термопари:
ТХА (K), TXK (L), на DIN рейку, струм 40A.
Термопара в комплекті CX-817 (К-типу 2 метри), максимальна довготривала температура якої +600 °C, короткочасна вимірювана температура +700 °C.

Загальні вказівки:
Цифровий термопарний терморегулятор МТР-600 призначений для підтримки необхідної температури в муфельних печах, апаратах для різання та склеювання целофану тощо.

Терморегулятор — контактний (в терморегуляторі застосований релейний силовий елемент). Терморегулятор двопороговий ― верхній і нижній пороги (можливість завдання верхнього значення (пороги) температури вмикання (вимкнення) і нижнього значення (пороги) температури увімкнення (вимкнення). Режим роботи — нагрівання.

Терморегулятор керується мікроконтролером, який аналізує виміряну термопарою температуру, порівнює її з заданим значенням, враховує заданий режим роботи, і на підставі цих даних вмикає і вимикає навантаження.

Призначення терморегулятора:
Терморегулятор термопарний, двопороковий, цифровий МТР-600 являє собою автоматичний пристрій і призначений для високоточного підтримання температури способом керування нагрівальним пристроєм об'єкта контролю.

Технічні характеристики:

Напруга живлення: 150-280 В змінного струму;
Споживана потужність: не більш ніж 5 Вт;
Діапазон вимірюваної та регульованої температури*: від -30 °C до +600 °C(K) + 600 °C(L);
Тип термопари: TXA (K), TXK (L);
Точність вимірювання температури: 5%;
Крок завдання температури 1 °C;
Основна похибка вимірювання: 5%;
Час вимірювання: 1 сек.;
Кількість розрядів індикатора: 3;
Максимально допустима комутована потужність: 8,8 кВт;
Пристрій керування навантаженням: електромагнітне реле;
Режими роботи — нагрівання;
Маса: не більш ніж 0,3 кг;

*Максимальна вимірювана температура залежить від діаметра дроту, що застосовується термопари. Для термопари, що йде в комплекті, максимальна довготривала температура +600 °C, короткочасна температура +700 °C.

Техніка безпеки:
Забороняється експлуатація з ушкодженою ізоляцією та дротом термопари. Не занурювати термопару у воду, тому що він не герметичний. Не розбирати та не проводити ремонт терморегулятора в під'єднаному стані.

Інструкція з експлуатації:

Встановіть терморегулятор на DIN-рейку та під'єднайте його відповідно до схеми, на корпусі приладу.

Під'єднайте термопару до контактів SENSOR, дотримуйтеся полярності під'єднання термопари! Подайте живлення на терморегулятор. За кілька секунд терморегулятор показує температуру в місці, коли температура тепла.

Перевірте правильність під'єднання термопари, під час нагрівання точки сну показання мають збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох дротів термопари та клем терморегулятора, чи то дроту термопари закорчуються де-небудь внаслідок перекручування або перегинів дроту термопари.
Якщо під час нагрівання сліпа термопари показання терморегулятора зменшуються, це означає, що термопара під'єднана неправильно, і її дроти необхідно під'єднати навпаки.
Під час обривання термопари на індикатор виводиться повідомлення ObP.

Для налаштування терморегулятора потрібно натиснути середню кнопку ВВОД. Під час натискання на кнопку, на індикатор, виводиться символи настроюваного параметра, а під час наступного натискання — його значення.
Кнопками ВВЕРХ и УНІЗ ці значення можна змінити.

Параметри представлені в такій послідовності: t° - температура, GiS - гістерезис Cor - корекція, CoF - коефіцієнт посилення сигналу термопари, tiP — тип термопари, під час наступного натискання кнопки, на індикатор будуть виведені символи HHH і значення максимальної температури за минулий час, потім символи LLL і значення мінімальної температури за минулий час. Якщо під час індикації цих даних одночасно натиснути кнопки ВВЕРХ и УНІЗ, то на індикаторі з'являться символи EEE, а значення мінімальної та максимальної температур, за минулий час, будуть стерті з пам'яті та їх реєстрація почнеться з поточного моменту часу.

Cor - корекція необхідна для компенсації різниці температур холодного спаю термопари (крапка під'єднання подовжувальних дротів до термопара) і температури терморегулятора, якщо холодний спай є не безпосередньо поруч від терморегулятора.

CoF - коефіцієнт посилення сигналу термопари (стандартне значення 83,6). У разі зміни параметрів термопари (старіння, окиснення) можливе регулювання коефіцієнта посилення підсилювача термопари.

tiP — тип термопари, значення 0 відповідає термопарі ТХА (К) типу, значення ТХК (L) типу.

Правила зберігання:
Зберігати терморегулятор треба в сухому опалювальному приміщенні за температури повітря від +5 °C до +40 °C.

Гарантійні зобов'язання:
Виробник гарантує нормальну роботу терморегулятора впродовж одного року з дня продажу та надає право безплатного ремонту виробу, якщо немає механічних пошкоджень. Гарантійний термін експлуатації — 12 місяців із дня продажу. Ремонт і обмін здійснюється за місцем придбання.
