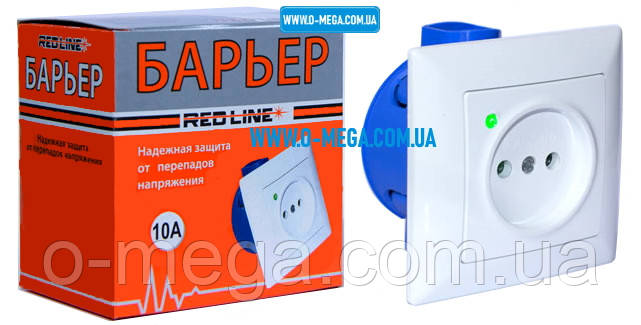

Автомат захисту побутової апаратури від перепадів напруги. Реле напруги RedLine вбудоване в розетку 10 А.

Автомат захисту побутової апаратури від перепадів напруги VS0710A.
Цифрове реле напруги.
Бар'єр RedLine 10 А вбудований у розетку.

1. Призначення:
Мікроконтролерний автомат захисту від перепадів напруги в мережі «Бар'єр» VS0710A призначений для аварійного вимкнення побутових електроприладів під час виходу напруги в мережі за межі допустимого.

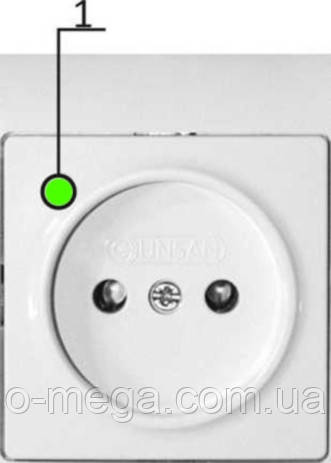

«Бар'єр» здійснює постійний контроль напруги в мережі та вимикає навантаження в разі виходу напруги за встановлені межі. Після того як мережева напруга буде в нормі, вмикається таймер зворотного відліку часу, після закінчення якого навантаження буде під'єднане. Якщо під час зворотного відліку мережева напруга виходило за встановлені межі — навантаження не буде під'єднане, а відлік часу почнеться знову. Усі режими роботи «Бар'єра» зображаються триколірним індикатором (1):

• постійне світіння зеленого кольору — напруга в нормі та навантаження під'єднане;
• миготіння зеленого кольору — напруга в нормі та йде зворотний відлік часу затримки увімкнення;
• постійне світіння або миготіння червоного кольору-напруження в мережі більше верхнього порога;
• постійне світіння або миготіння синього кольору-напруження в мережі менше нижнього порогу;

2. Технічні характеристики:
Робоча напруга: 100 — 400 В, 50/60 Гц.
Верхній поріг вимкнення навантаження: 255 В.
Нижній поріг вимкнення навантаження: 175 В.
Максимальний струм навантаження: 10 А (**).
Час вимкнення навантаження:
Верхній поріг: 20 мс.
Нижній поріг (до 120 В): 1 с.
Нижній поріг (ниже 120 В): 20 мс.
Час затримки увімкнення: 30 секунд.
Гістерезic: 10 В.
Діапазон робочих температур: від +5 °C до +55 °C.
** Указано на корпусе.

3. Установка:

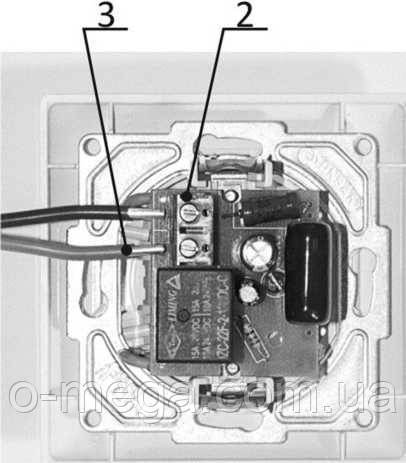

«Бар'єр» VS0710A встановлюється так само, як і звичайна розетка. Використовуючи будівельний гіпс або штукатурку, закріпіть підрозетник у заглиблення. Якщо підрозетник уже встановлений, замініть його на той, який йде в комплекті. Дріт (3) під'єднайте до гвинтового клемника (2). Максимально допустимий переріз дроту — 2,5 мм2. Вставте та закріпіть «Бар'єр» за допомогою розсувних лапок і/або шурупами.

4. Техніка безпеки:
Щоб уникнути пожежі, не допускається експлуатація «Барєра» з навантаженням, що перевищує максимально допустиме значення. Забороняється використання «Бар'єра» зі розкритим корпусом. Не допускайте потрапляння води всередину корпусу.

5. Гарантійні зобов'язання:
Гарантійний термін експлуатації — 6 місяців із дня продажу. У разі відмови «Бар'єра» у період гарантійного терміну споживач має право на безплатний ремонт виробу, повернувши його за місцем придбання. Гарантійні зобов'язання не поширюються на вироби з порушенням пломб; механічними пошкодженнями; зі слідами потрапляння всередину рідин, сторонніх предметів або комах; підгоріли або оплаковані клемами внаслідок перевантаження або неправильного встановлення.

У всіх таких випадках ремонт відбувається завдяки споживачу без відновлення або продовження гарантії.
