Терморегулятор DigiTOP ТК-4К

Терморегулятор ТК-4к цифровой одноканальный, двухрежимный термопарный (0°С...+999°С) DIN-рейка.

Назначение:
Терморегулятор ТК-4к (Регулятор температуры) работает в режиме нагрева или охлаждения.
Применяемая в качестве датчика температуры термопара ТХА (хромель-алюмель), позволяет работать в диапазоне положительных температур вплоть до 1000°С (термопара в комплект не входит, приобретается отдельно)

Область применения - муфельные печи, камеры сгорания, камеры термической фиксации.

Технические характеристики:
Количество каналов измерения: 1;
Диапазон измеряемых температур: 0… +999°C
Диапазон регулируемых температур: 0… +999°C;
Режим роботи: Нагрев или охлаждение;
Дискретность индикации: 1°C;
Тип датчика: Термопара ТХА;
Погрешность измерения: не более 3 °C;
Зона гистерезиса (dT): 1…99°C;
Максимальный допустимый ток нагрузки: 1 реле 16A (250 В);
Питание: ~220(±10%)В, 50 Гц;
Корпус на DIN рейку: 3 модуля.

Комплект поставки:
- цифровой терморегулятор ТК-4к;
- термопара - не идет в комплекте, покупается отдельно;
- инструкция по эксплуатации,
- упаковка.

Указания мер безопасности:
По способу защиты от поражения электрическим током терморегулятор соответствует классу 2 по ГОСТ 12.2.007-75. В терморегуляторе используется опасное для жизни напряжение.
Внимание! При устранении неисправностей, техническом обслуживании, монтажных работах необходимо отключить терморегулятор и подключенные к нему устройства от сети.
Терморегулятор не предназначен для эксплуатации в условиях тряски и ударов, а также во взрывоопасных помещениях. Не допускается попадание влаги на входные контакты клеммных блоков и внутренние элементы терморегулятора.
Внимание! Не допускается погружение датчика в жидкость.
При необходимости погружения датчика в жидкость необходимо обеспечить его надежную гидроизоляцию.
Запрещается использование терморегулятора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т.п.
Нормальная работа прибора гарантируется при температуре окружающего воздуха от +5 °С до +50 °С и относительной влажности от 30 до 80%. Монтаж и техническое обслуживание терморегулятора должны производиться квалифицированными специалистами, изучившими настоящее руководство. При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей».

Монтаж, подготовка к работе:
Крепление прибора осуществляется на DIN-рейку. Корпус прибора занимает три модуля по 17,5 мм
При установке терморегулятора во влажных помещениях (ванная, сауна, бассейн и др.) необходимо поместить его в монтажный бокс со степенью защиты не ниже IP55 (частичная защита от пыли и защита от брызг в любом направлении).

Подключение:

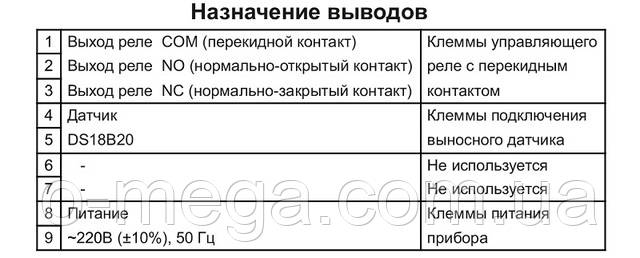

Датчик температуры (поставляется с прибором) подключается к контактам 4 и 5 (см. рис.).
Управляющие контакты реле 1 и 2 подключаются в разрыв цепи питания нагревательного (охлаждающего) элемента.
Питание прибора подается на контакты 8 и 9.

Светодиод РЕЛЕ на передней панели прибора сигнализирует о срабатывании исполнительного реле.
Реле на выходе рассчитано на коммутируемый ток 16 А (3,5 кВт) активной нагрузки. При необходимости коммутации большей мощности или при коммутации реактивной нагрузки (например - насос) необходимо использовать промежуточное реле (контактор).

Принцип работы:
Работа терморегулятора происходит в режиме НАГРЕВ или в режиме ОХЛАЖДЕНИЕ.
При работе в режиме НАГРЕВ осуществляется поддержание заданной температуры t объекта путем его нагрева. По достижении температуры t, терморегулятор отключает нагревательный элемент и объект остывает на установленное значение гистерезиса At, после чего опять включается нагрев и т. д.



При этом охладительный элемент, управляемый терморегулятором, будет охлаждать морозильную камеру до -9 °С и отключаться. После повышения в ней температуры на 4°С, т.е. до -5 °С, терморегулятор снова включит охладительный элемент, начнется охлаждение и цикл повторится.

Правила хранения:
Терморегуляторы в упаковке предприятия изготовителя должны храниться в отапливаемых хранилищах при температуре от +5 °С до +50 °С и относительной влажности воздуха до 85% при температуре 25 °С.
В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
